50 vs 75 Ohm BNC: Differences in Impedance, Performance, and Applications

في RF ، بث الفيديو ، والاتصالات السلكية واللاسلكية ، تستخدم موصلات BNC على نطاق واسع لتصميم اقتران bayonet الآمن والمريح. ومع ذلك ، فإن الاختيار بين موصلات 50 أوم و 75 أوم BNC أمر بالغ الأهمية ، حيث يمكن أن تؤثر المعاوقة الخاطئة على أداء الإشارة.

يشرح هذا الدليل الاختلافات الرئيسية بين موصلات 50 أوم و 75 أوم BNC ، بما في ذلك البناء وخصائص الإشارة والتطبيقات النموذجية ، مما يساعدك على اختيار الخيار المناسب لمشروعك.



مقدمة

قبل الغوص في المقارنات المباشرة ، من الضروري إنشاء فهم أساسي لما تعنيه هذه التصنيفات والفيزياء الأساسية التي تحكمها.

موصلات BNC (Bayonet Neill-Concelman) هل هي الموصلات المحورية ذلك استخدام آلية قفل حربة لاتصالات سريعة وآمنة. وهي تستخدم على نطاق واسع في أنظمة الترددات اللاسلكية والاختبار والقياس والفيديو والبث.

تتوفر موصلات BNC في كل من تكوينات 50 أوم و 75 أوم ، وهذه التصنيفات ليست تعسفية - فهي تعكس متطلبات هندسية مختلفة لمناولة الطاقة ونقل الإشارات والتوهين.



ميتابي BNC موصلات

 ماذا يعني 50 أوم و 75 أوم في BNC

عندما نشير إلى "50 أوم BNC" أو "75 أوم BNC" ، فإننا نتحدث عن المواسة المميزة للموصل والكابل المحوري الذي تم تصميمه لإنهائه.

في الأيام الأولى لهندسة الترددات اللاسلكية ، وتحديداً أثناء تطوير الرادار والاتصالات السلكية واللاسلكية في عشرينيات وثلاثينيات القرن العشرين ، اكتشف المهندسون مقايضة أساسية في تصميم الكابلات المحورية. ووجدوا أن الكابل المحوري الأمثل للتعامل مع الطاقة القصوى (الحاسية بالنسبة لإذاعات الراديو) كان له معاوقة مميزة مثالية تبلغ حوالي 30 أوم. على العكس من ذلك ، كان للكابل الأمثل لأدنى فقدان ممكن للإشارة (التوهين) إعاقة مثالية حوالي 77 أوم.

• 50 أومتم اختيار معيار 50 أوم كتسوية مثالية بين التعامل مع الطاقة العالية وفقدان الإشارة المنخفضة. ومنذ ذلك الحين أصبح المعيار الافتراضي لجميع تطبيقات Rf والميكروويف ونقل البيانات تقريبًا.
• 75 أومتم اعتماد معيار 75 أوم (التقرير إلى أسفل قليلاً من 77 أوم للراحة) للتطبيقات التي يكون فيها فقدان الإشارة هو الشاغل الرئيسي ، والمناولة العالية للطاقة غير ذات صلة. وهذا يجعله المعيار بلا منازع لتلقي الهوائيات وبث الفيديو والتطبيقات الصوتية.

يجب أن يتطابق موصل BNC مع معاوقة الكابل والمعدات التي يتصل بها. تم تصميم موصل BNC 50 أوم للحفاظ على مسار كهربائي 50 أوم ، في حين أن موصل 75 أوم يحافظ على مسار 75 أوم.

تعريف المعاوقة

لفهم الفرق بين موصلات 50 أوم و 75 أوم BNC ، من المهم أن نفهم أولاً المقاومة. على عكس مقاومة التيار المستمر البسيطة ، والتي يمكن قياسها بمقياس متعدد قياسي ، تصف المعاوقة كيف تعارض الدائرة أو المكون تدفق التيار المتردد (AC) أو إشارات الترددات اللاسلكية.

في خطوط النقل مثل الكابلات المحورية ، معاوقة مميزة, يشار كما زد₀هي نسبة الجهد إلى التيار لموجة السفر على طول خط النقل. يتم تحديده في المقام الأول من خلال الهندسة الفيزيائية للخط والمواد العازلة بين الموصلات.

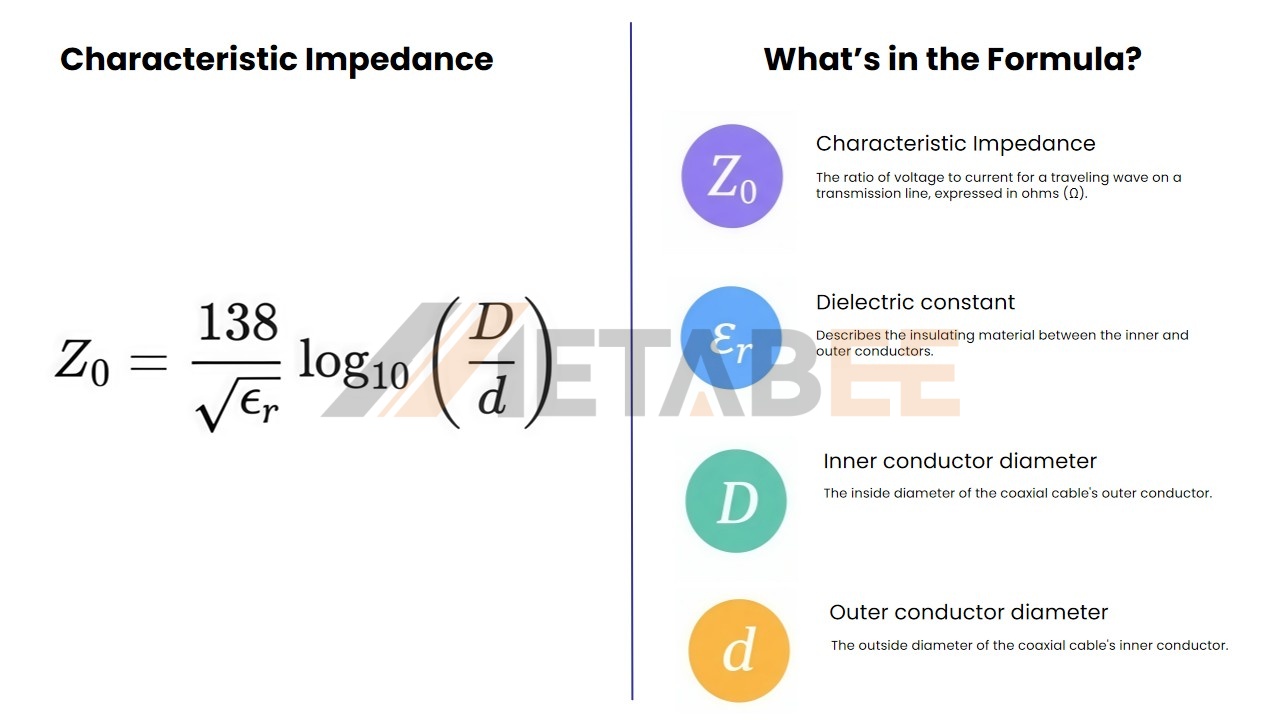

بالنسبة للكابل المحوري ، يمكن تقريب المواقل المميزة من خلال:



لأن المواقضة المميزة تعتمد على الهندسة الفيزيائية والخصائص العاتية لخط النقل ، تم تصميم موصلات 50 أوم و 75 أوم BNC بأبعاد داخلية مختلفة وتكوينات عازلة لتحقيق خصائص المعاوقة الخاصة بكل منها.



50 أوم مقابل 75 أوم موصلات BNC: الاختلافات الرئيسية

في حين أن الكابلات تقوم بالرفع الثقيل لحمل الإشارة ، فإن موصلات BNC بمثابة الجسر الحاسم. موصل مطابق بشكل غير صحيح سوف يغير دال/د النسبة المذكورة أعلاه، وخلق "مصد" معاوقة التي تعكس إشارة مرة أخرى نحو المصدر.

مقارنة سريعة

ميزة	50 أوم موصل BNC	75 أوم موصل BNC
مقاومة	50Ω	75Ω
مركز الاتصال	عادة هندسة أكبر للاتصال بالمركز	عادة ما تكون أصغر أو محسنة هندسة الاتصال بالوسط
الهندسة العازلة / الداخلية	قد تكون هناك المزيد من المواد العازلة في واجهة التزاوج	انخفاض أو غياب عازل في واجهة التزاوج في العديد من التصاميم
الأداء الكهربائي	الأمثل ل 50 Ω الأنظمة ونقل الترددات اللاسلكية	الأمثل ل 75 Ω الأنظمة ونقل الفيديو/البيانات
التطبيقات النموذجية	RF، اختبار &القياس، الأجهزة	فيديو البث، SDI، الدوائر التلفزيونية المغلقة، الاتصالات

البناء

الطريقة الأكثر موثوقية لإخبار معيار 50 أوم BNC من 75 أوم BNC بالعين هي النظر إلى واجهة التزاوج (النهاية التي تقوم بتوصيلها بمقبس الإناث).

• 50 أوم BNC البناء: نظرًا لأن 50 أومًا تتطلب مقاومة أقل ، يجب أن تكون النسبة بين الموصل الخارجي والداخلي أصغر. لتحقيق ذلك مع الحفاظ على معيار الغلاف الخارجي ، تستخدم موصلات 50 أوم مادة عازلة صلبة - عادةً ما تكون PTFE (Teflon) أو Delrin - التي تملأ المساحة بين دبوس المركز والتدريع الخارجي حتى حافة التزاوج. عندما تنظر داخل 50 أوم BNC ، سترى حلقة صلبة من البلاستيك الأبيض المحيط بدبوس الوسط.
• 75 أوم BNC البناء: لتحقيق مقاومة أعلى من 75 أوم، يجب أن تكون النسبة بين الموصلات أكبر، أو يجب أن يكون ثابت عازل أقل. نظرًا لأن الغلاف الخارجي ثابت بواسطة معيار BNC الميكانيكي ، فإن المهندسين يحققون 75 أومًا عن طريق إزالة المواد العازلة من واجهة التزاوج ، باستخدام الهواء (الذي يحتوي على ثابت عازل ~ 1) كعازل. عندما تنظر داخل موصل 75 أوم BNC القياسي ، سترى عادة فجوة هواء (مساحة فارغة) تحيط بدبوس الوسط. ملاحظة: تستخدم بعض موصلات 12G-SDI 75 أوم الحديثة والراقية تفلونًا متخصصًا منخفض الكثافة وقد تبدو مشابهة لـ 50 أوم ، لذلك يجب دائمًا التحقق من أرقام الجزء.

الأداء

يتميز فرق الأداء بين الموصلين بكيفية تعاملهما مع أنواع مختلفة من الأحمال الكهربائية.

• أداء 50 أوم: هذه الموصلات وعرة ومصممة للتعامل مع القوة الكهربائية الهامة. عند استخدامها في نظام 50 أوم ، فإنها توفر نسبة موجة دائمة منخفضة الجهد (VSWR) ، مما يعني أن كل الطاقة تقريبًا تنتقل إلى الأمام ، وينعكس القليل جدًا. يحافظون على هذا VSWR الممتاز حتى 4 جيجاهرتز في الدرجات التجارية القياسية ، مما يجعلها مثالية لنقل الترددات اللاسلكية عالية التردد.
• أداء 75 أوم: تم تحسين هذه الموصلات لإخلاص الإشارة بدلاً من الطاقة. تم تصميمها لتمرير أشكال موجية معقدة وحساسة (مثل إشارات الفيديو عالية الوضوح) مع الحد الأدنى من التوهين. في نظام 75 أوم، موصل 75 أوم يزيل تقريبا فقدان العائد، ومنع "الشبح" في الفيديو التناظرية أو بت-أخطاء في الفيديو الرقمي (SDI / HD-SDI). يتم الآن تصنيع 75 أوم BNCs المتخصصة بدقة للتعامل مع فيديو 4K و 8K على 12G-SDI بترددات تصل إلى 12 جيجاهرتز.

التطبيقات

بسبب ملامح الأداء الفريدة الخاصة بهم ، قام الموصلان بتقسيم سوق BNC إلى عالمين متميزين.

50 أوم التطبيقات:

• تردد الراديو (RF): أجهزة الراديو ثنائية الاتجاه، والراديو الهواة، واكترونيات الطيران، وأنظمة الاتصالات العسكرية.
• الاختبار والقياس: تعتمد الذبذبات ومولدات الإشارات ومحللات الطيف ومحللات الشبكات حصريًا على 50 أوم BNCs.
• شبكات البيانات القديمة: تستخدم شبكات الإيثرنت القديمة 10BASE2 "Thinnet" 50 أوم BNCs و RG58.
• المعدات الطبية: مختلف آلات التشخيص والجراحة عالية الطاقة.

75 أوم التطبيقات:

• البث والفيديو المهنية: واجهة رقمية تسلسلية (SDI) ، HD-SDI ، 3G-SDI ، 6G-SDI ، و 12G-SDI للكاميرات والمحولات والشاشات.
• الدوائر التلفزيونية المغلقة والأمن: الكاميرات الأمنية التناظرية و DVRs.
• الاتصالات: DS3 / T3 خطوط الاتصالات المكتبية المركزية.
• صوت / فيديو المستهلك: SPDIF الصوت الرقمي والمركب / المكون توجيه الفيديو.



50 أوم مقابل 75 أوم BNC الكابلات: الاختلافات الرئيسية

في حين أن الموصلات تعمل كنقاط النهاية ، فإن الكابلات المحورية تحمل الإشارة عبر المسافة. التمييز بين 50 أوم و 75 أوم الكابلات المحورية هو أكثر وضوحا بكثير من الموصلات ولها تأثير كبير على نجاح التثبيت الخاص بك.

مقارنة سريعة

مميزات	50 أوم BNC كابل محوري	75 أوم BNC الكابل المحوري
مقاومة	50Ω	75Ω
أنواع الكابل الشائعة	RG58، RG174، RG213، RG316، LMR-400	RG59, RG6, RG11, RG179
أداء الإشارة	مناسبة بشكل عام لتطبيقات نقل واختبار الترددات اللاسلكية ذات الطاقة العالية	مناسبة بشكل عام لنقل منخفض الخسارة للفيديو وإشارات أخرى عالية التردد
التطبيقات النموذجية	RF ، لاسلكية ، اختبار وقياس ، أنظمة الاتصالات	فيديو البث ، الدوائر التلفزيونية المغلقة ، CATV ، توزيع الفيديو

مقاومة

تماما مثل الموصلات ، تستمد الكابلات معاوقتها من هندستها الفيزيائية. الكابل المحوري هو موجي يتكون من موصل داخلي ، وعازل عازل ، ودرع معدني منسوج أو رقائق ، وسترة خارجية. المسافة بين الموصل الداخلي والدرع، جنبا إلى جنب مع المواد من عازل (مثل البولي ايثيلين الصلبة أو رغوة FEP)، تملي 50 أو 75 أوم سمة.

إذا تم سحق كابل أو خداعه أو ثنيه خارج نصف قطر الانحناء الأدنى ، فإن المسافة بين موصل المركز والدرع تتغير. هذا التشوه المادي يغير على الفور المعاوقة في تلك النقطة المحددة ، مما يتسبب في انعكاس الإشارة بغض النظر عما إذا كان كابل 50 أو 75 أوم.

بناء الكابلات

• 50 أوم كابل البناء: لتحقيق تصنيف 50 أوم، يجب أن يكون موصل المركز سميكة نسبيا مقارنة مع القطر الكلي للكابل. على سبيل المثال ، يحتوي كابل RG58 50 أوم القياسي على سلك مركز قوي إلى حد ما محاط بالبولي إيثيلين الصلب. بسبب موصل المركز الأكثر سمكا، 50 أوم كابلات هي ذات كفاءة عالية في حمل التيارات الكبيرة وإشارات الترددات اللاسلكية عالية القوة الكهربائية دون ذوبان أو تعاني من انهيار عازل.
• 75 أوم كابل البناء: لضرب هدف 75 أوم ، الذي يقلل من فقدان الإشارة ، يكون موصل المركز أرق بشكل ملحوظ بالنسبة إلى القطر الكلي للكابل. في كابل مثل RG6 أو RG59 ، ستجد سلكًا مركزيًا صغيرًا وقويًا (غالبًا ما يكون فولاذًا مكسوًا بالنحاس في كابلات أرخص ، أو نحاسًا صلبًا في درجات البث) محاطًا بمادة عازلة سميكة ، غالبًا ما تكون رغوية. يقلل التباعد العازلة السميكة من السعة ، مما يقلل بشكل مباشر من توهين الإشارة عالي التردد.

فقدان الإشارة وأداء الإرسال

المقياس المحدد لأداء الكابل هو التوهين (الخسارة) ، ويقاس عادة بالديسيبل (ديسيبل) لكل 100 قدم أو 100 متر على تردد محدد.





• نقل 50 أوم: 50 أوم كابلات الأولوية نقل الطاقة. في حين أن لديهم توهين أعلى قليلاً لكل قدم مقارنة بكابلات 75 أوم من نفس السماكة الإجمالية ، إلا أنها يمكن أن تتعامل مع الجهد العالي والتيار الناتج عن مكبرات الصوت RF. عند توصيل هوائي بجهاز إرسال لاسلكي بقدرة 100 واط ، يلزم وجود كابل 50 أوم (مثل RG8) ؛ كابل 75 أوم من شأنه أن يخاطر بالفشل العازل وتلف جهاز الإرسال الشديد بسبب عدم تطابق المعاوقة.
• 75 أوم انتقال: 75 أوم كابلات الأولوية سلامة الإشارة. تولد كاميرا أمنية أو جهاز توجيه فيديو مذاع إشارة ضعيفة جدًا منخفضة الجهد (عادة ما تكون ذروة 1 فولت إلى ذروة الذروة). العدو الأساسي لهذه الإشارة هو المسافة. 75 كابلات أوم، مع الهندسة ذات السعة المنخفضة، تسمح لهذه الإشارات الحساسة عالية النطاق الترددي بالسفر أبعد من ذلك بكثير قبل أن تتدهور. هذا هو السبب في أن الإنترنت عريض النطاق (مودم الكابل) وتوزيع التلفزيون يستخدمان حصريًا البنية التحتية 75 أوم RG6 و RG11.



هل يمكن استخدام كابلات 50 أوم و 75 أوم BNC معًا؟

لا، يجب أن لا تخلطهم عمداً

في حين أنها تناسب معا، والتزاوج عنصر 50 أوم مع عنصر 75 أوم يخلق عدم تطابق معاودة. هذا عدم التطابق ينتهك القاعدة الأساسية لنظرية خط النقل ، والتي تنص على أنه بالنسبة لأقصى قدر من نقل الطاقة وانعكاس الإشارة الصفرية ، يجب أن تكون معاوقة المصدر ، ومعاوقة خط النقل ، ومعاودة التحميل متطابقة.

إليك ما يحدث عندما تمزجها:

1. انعكاس الإشارة و VSWR: عندما تصطدم إشارة تسافر أسفل كابل 75 أوم فجأة بموصل 50 أوم ، فإن التغيير في المعاوقة يعمل مثل الجدار الحرفي في الكابل. جزء من طاقة الإشارة يرتد من هذا الجدار وينعكس مرة أخرى نحو المصدر. هذا يخلق نسبة الموجة الدائمة للجهد (VSWR) الشذوذ.
2. تدهور الفيديو (خسارة العودة): في 75 أوم تطبيقات الفيديو، وهذا الانعكاس يسمى عودة الخسارة. بالنسبة للفيديو التناظري ، ترتد الإشارة المنعكسة ذهابًا وإيابًا ، حيث تصل إلى الشاشة المتأخرة قليلاً ، مما يتسبب في تأثير "الشبح" المرئي أو التظليل على الشاشة. في الفيديو الرقمي HD-SDI ، تتدافع الانعكاسات على نمط العين الرقمي ، مما يتسبب في تسرب إشارة "تأثير الجرف" أو البكسل أو فقدان كامل لتغذية الفيديو.
3. تلف الارسال: في 50 أوم تطبيقات الترددات اللاسلكية، وربط كابل أوم 75 أوم أو الهوائي إلى عالية الطاقة 50 أوم الارسال هو أمر خطير للغاية. تعكس المعاوقة غير المتطابقة كميات هائلة من طاقة الترددات اللاسلكية مرة أخرى في مرحلة مكبر الصوت النهائية للمرسل. هذه الطاقة المنعكسة تولد حرارة شديدة ويمكن أن تحرق على الفور الترانزستورات باهظة الثمن في الراديو.
4. الإجهاد الميكانيكي (التصوري): في الماضي ، ظهرت موصلات BNC من 50 أوم من الذكور دبوس مركز أكثر سمكا بكثير من موصلات الذكور 75 أوم. إن إجبار دبوس دهني 50 أوم على جاك أنثى ضيق 75 أوم من شأنه أن ينحني أو يعزف بشكل دائم على اتصالات الإناث ، ويدمر الرافعة إلى الأبد. لحسن الحظ ، تنص معايير IEC الحديثة على أن أبعاد دبوس المركز لكل من 50 و 75 أوم BNCs متطابقة. لذلك ، لم يعد الضرر المادي مصدر قلق كبير لمكونات BNC الحديثة عالية الجودة - ولكن لا تزال العواقب الكهربائية الشديدة قائمة.



كيف تختار؟

يعتمد اختيار معاوقة BNC الصحيحة تمامًا على تطبيقك والمعدات التي تستخدمها والإشارات التي تنوي إرسالها. لا تخمن؛ تحقق من وثائق الأجهزة الخاصة بك.

اختر 50 أوم BNC موصلات وكابلات إذا:

• أنت تربط جهاز إرسال RF أو جهاز إرسال أو جهاز استقبال (على سبيل المثال ، راديو هام ، هوائيات Wi-Fi ، مكررات خلوية).
• أنت تجهز معدات اختبار مخبرية تتميز الذبذبات دائمًا بمدخلات 50 أوم BNC.
• تقوم ببناء أو صيانة شبكات الاتصالات 50 أوم أو إيثرنت القديمة.
• هدفك الأساسي هو نقل القوة الكهربائية العالية بأمان.

اختر 75 موصلات وكابلات أوم BNC إذا:

• أنت تعمل في صناعة البث أو الأفلام أو AV (SDI ، HD-SDI ، 4K UHD أجهزة توجيه الفيديو والكاميرات).
• أنت تقوم بتثبيت أنظمة أمان الدوائر التلفزيونية المغلقة التناظرية أو مسجلات الفيديو الرقمية.
• أنت تتعامل مع هوائيات التلفزيون الاستهلاكية أو CATV أو توزيع القنوات الفضائية (على الرغم من أن هذه غالبًا ما تستخدم موصلات F-Type ، يتم استخدام 75 أوم BNC في رؤوس احترافية).
• هدفك الأساسي هو نقل إشارات الجهد المنخفض وعالية التردد عبر مسافات طويلة مع الحد الأدنى من الخسارة.
• القاعدة الذهبية: إذا كنت تتعامل مع الفيديو أو البث الصوتي ، فمن المؤكد أنك تحتاج إلى 75 أوم. تحقق من الكاميرا أو الشاشة أو جهاز التوجيه الخاص بك - سيحدد معاودة 75 أوم.

لا تزال غير متأكد من أي منتج BNC مناسب لك؟ تواصل معنا فريق الدعم. يتوفر المتخصصون الفنيون لدينا عبر الإنترنت لتقديم إرشادات الخبراء ومساعدتك في العثور بسرعة على الحل المناسب.



الخلاص

لضمان موثوقية الأنظمة الإلكترونية الخاصة بك على المدى الطويل ، تعد مطابقة معاوقة BNC الصحيحة لتطبيقك أمرًا بالغ الأهمية. بينما أ 50 أوم موصل BNC بنيت لتحقيق أقصى قدر من نقل الطاقة لأجهزة الإرسال Rf ومعدات الاختبار، و 75 أوم تم تصميم البديل للحفاظ على دقة الإشارة الحساسة للفيديو البث عالي الوضوح والاتصالات السلكية واللاسلكية. على الرغم من أنها قد تتناسب جسديًا معًا ، إلا أن خلط هاتين المعوقتين سيؤدي حتماً إلى انعكاسات الإشارة وجودة البيانات المتدهورة وتلف الأجهزة المحتمل. تذكر دائمًا إجراء فحص بصري سريع لعازل العزل قبل التثبيت لمنع الاتصالات غير المتطابقة المكلفة.

سواء كنت تقوم بمصادر مكونات لاستوديو البث ، أو شبكة اتصالات معقدة ، أو مجموعة اتصالات عسكرية ، فإن اختيار أجهزة عالية الجودة لا يقل أهمية عن اختيار المعاوقة الصحيحة. في Metabee ، نحن متخصصون في توفير مكونات إلكترونية متميزة ، بما في ذلك موصلات BNC ذات الهندسة الدقيقة ، والموصلات الدائرية والعسكرية القوية ، وحلول سلسلة RJ45 و CAT عالية الأداء. تصفح كتالوجنا الشامل اليوم للعثور على المكونات الموثوقة التي يتطلبها مشروعك التالي ، والاتصال بنا فريق الدعم لتخصيص الجملة ودعم مصادر B2B.
