In der industriellen Automatisierung, bei CNC-Maschinen und in der Robotik bedeutet ein Interconnect-Fehler kostspielige Linienstillstände und ungeplante Ausfallzeiten. Dauerhafte Vibration, Kühlmittelbelastung und starke EMI überfordern handelsübliche Steckverbinder häufig. Um einen unterbrechungsfreien Betrieb zu gewährleisten, setzen Konstrukteure auf bewährte MIL-SPEC-Rundsteckverbinder – allen voran die drei industriellen Arbeitstiere: MS5015, 26482 und D38999. Als spezialisierter Hersteller von Industrieverbindungen bietet Metabee diesen technischen Leitfaden, der Ingenieuren und Einkaufsteams bei der Auswahl, dem Cross-Referencing und dem Einsatz der richtigen Steckverbinder-Familien für ihre Anlagen hilft.
Einführung
Was sind MIL-SPEC-Steckverbinder?
MIL-SPEC-Steckverbinder (Military Specification) sind extrem robuste Verbindungselemente, die ursprünglich zur Erfüllung strenger Standards des Verteidigungsministeriums entwickelt wurden (z. B. MIL-DTL oder ältere MIL-C-Spezifikationen). Diese Standards schreiben exakte Gehäuseabmessungen, Kontaktabstände, Materialien und strenge Umwelttestprotokolle vor.
Im kommerziellen und industriellen Bereich dienen Standards wie MS5015, 26482 und D38999 als offener, standardisierter Rahmen, der Folgendes garantiert:
l Herstellerübergreifende Intermateability: Nach dem Standard gefertigte Steckverbinder passen unabhängig von der Marke zuverlässig zusammen – ohne Bindung an einen einzelnen Anbieter.
l Vorhersagbare Leistungsgrenzen: Nachgewiesene Beständigkeit gegen schwere Temperaturschocks, kontinuierliche mechanische Vibration und korrosive Einflüsse.
Bei Metabee konstruieren wir unsere Rundsteckverbinder-Serien exakt nach diesen Maß- und physikalischen Baselines und bieten Industrieanbietern hochzuverlässige Alternativen mit schneller Lieferung und voller Konstruktionsflexibilität.
Warum industrielle Anlagen auf „Military-Grade“-Rundsteckverbinder setzen
Trotz ihres militärischen Ursprungs liegt der tägliche Beweis für diese Steckverbinder auf dem Fabrikboden. Industrie-OEMs wählen sie statt leichter Kunststoff- oder Standard-Rundsteckverbinder aus drei entscheidenden Gründen:
l Vibrationsfeste Halterung: Schwere Stanzpressen, CNC-Spindeln und Servoantriebe erzeugen kontinuierliche harmonische Vibrationen. Standardisierte Kupplungsmechanismen (grobgewindige Muttern, 3-Punkt-Bajonettverschlüsse oder antidrehende Kupplungen) verhindern versehentliches Lösen und Kontaktfretting.
l Abdichtung gegen Industrieflüssigkeiten und Staub: Mit elastischen internen Dichtungen und präzisen O-Ringen erreichen diese Steckverbinder zuverlässig IP67/IP68 und schützen die Verbindung vor Schneidölen, synthetischen Kühlmitteln, Metallspänen und Hochdruckreinigung.
l Beschaffungsfreiheit & Drop-In-Ersatz: Standardisierte Gehäusegrößen und Insert-Layouts ermöglichen Einkaufsteams ein nahtloses Cross-Referencing. Wenn traditionelle Anbieter 16–26 Wochen Lieferzeit benötigen, bietet Metabee kompatible Drop-In-Alternativen ohne PCB-Redesign oder erneute Panelbearbeitung.

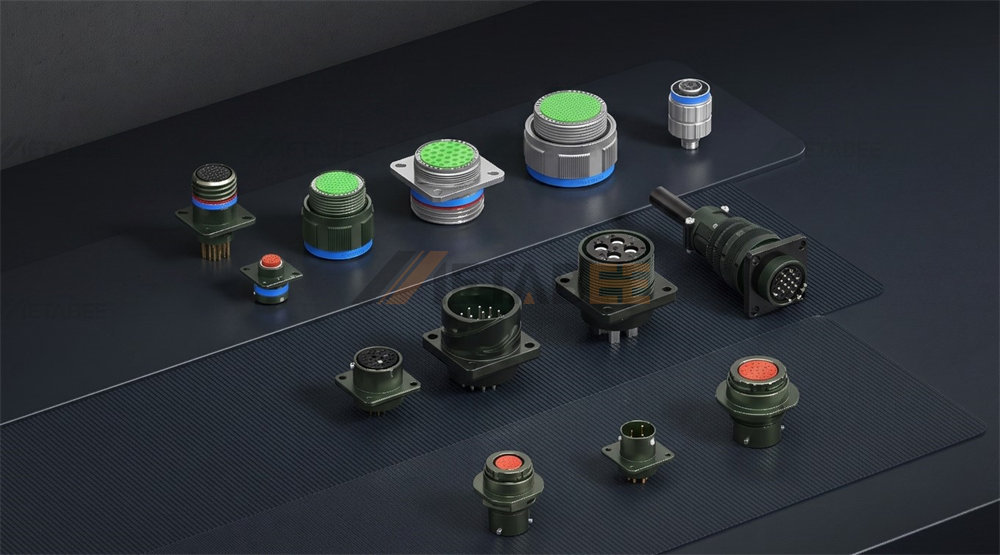

Der industrielle Kern: MS5015-, 26482- und D38999-Steckverbinder
Obwohl es Dutzende historischer Spezifikationen gibt, werden die allermeisten Industriemaschinen und Automatisierungsplattformen von diesen drei Kernfamilien versorgt:

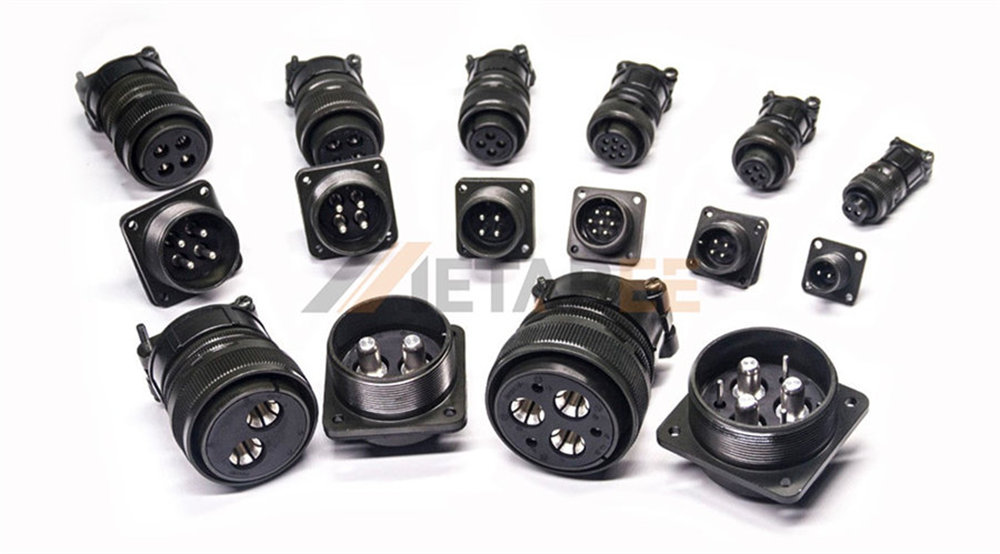

1. MIL-DTL-5015 (MS5015)-Steckverbinder: Das robuste Arbeitstier für Industrie-Leistung und Antriebe
Der MIL-DTL-5015 (gemeinhin als MS5015 bezeichnet) wurde ursprünglich im Zweiten Weltkrieg standardisiert und ist der unangefochtene Industriestandard für Hochstromverteilung und Elektromotoranschlüsse.
Kupplungsart: Grobes, schweres einschneidiges Schraubgewinde.
Industrielle Vorteile:
l Hohe Strombelastbarkeit: Kontaktgrößen von #16 bis #0, mit bis zu 150A+ Dauerstrom für große Spindel- und Servomotoren.
l Mechanische Widerstandsfähigkeit: Dickwandige gegossene oder bearbeitete Aluminiumlegierungsgehäuse halten schweren Stößen, herunterfallenden Werkzeugen und grober Behandlung stand.
l Kosteneffizienz: Äußerst wirtschaftliche Architektur für die Verlegung starkströmiger Leitungen.
Wichtige industrielle Anwendungen: AC/DC-Servoantriebe, CNC-Maschinen, Schweißnetzteile, Stanzausrüstung und industrielle Stromverteilungspaneele.
Suchen Sie Drop-In-Ersatz für teure OEM-Motorzuleitungen?
Metabee bietet ein komplettes Sortiment an MIL-DTL-5015-Rundsteckverbindern und vorverkabelten Servokabeln. Fordern Sie den 5015-Katalog und ein kostenloses Musterpaket an, um die mechanische Passung an Ihren Motorantrieben zu überprüfen.
Verwandte Beiträge:
Was sind MIL-DTL-5015-Steckverbinder? Teilenummern, Daten und alles, was Sie wissen müssen
Insert-Anordnungen von MIL-DTL-5015-Steckverbindern verstehen: Ein umfassender Leitfaden

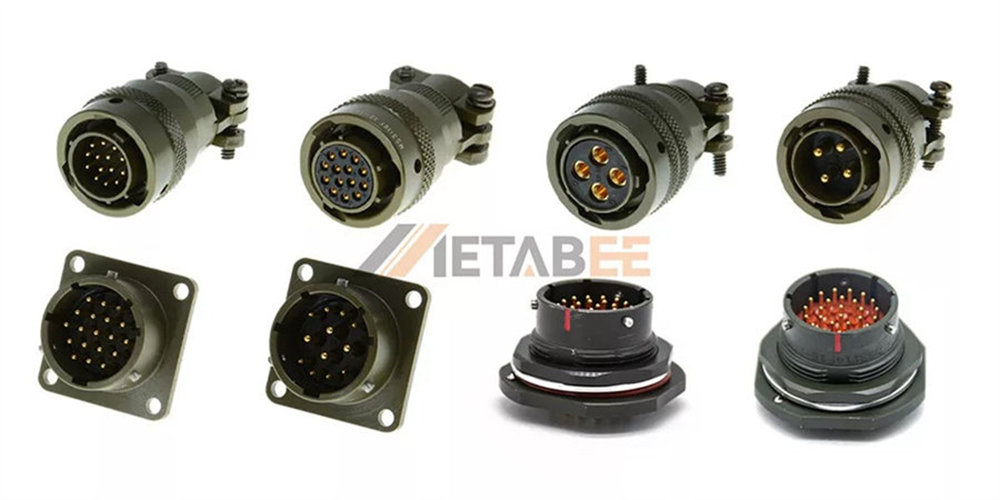

2. MIL-DTL-26482-Steckverbinder: Schnelltrennung für Fabrikautomation und Sensoren
Für hocheffiziente Montagelinien, bei denen schneller Werkzeugwechsel und schnelle Wartung vorrangig sind, bietet MIL-DTL-26482 eine schnelle, zuverlässige Schnelltrennlösung.
Kupplungsart: 3-Punkt-Bajonettkupplung.
Industrielle Vorteile:
l 1/3-Umdrehung-Schnelltrennung: Verriegeln und Entriegeln mit 120° Drehung. Ein hörbares und fühlbares „Klick“ bestätigt das vollständige Stecken – auch für Bediener mit dicken Arbeitshandschuhen.
l Kompakte Layouts mittlerer Dichte: Deutlich leichter und kompakter als der 5015, passt problemlos in enge Sensorgehäuse und kompakte Schaltschränke.
l Antivibrationssicherheit: Der formschlüssige Bajonettverschluss löst sich nicht durch Förderbandschläge oder hin- und hergehende Maschinenbewegungen.
Wichtige industrielle Anwendungen: Automatisierungssensoren, Roboter-Werkzeugwechsler, Verpackungsanlagen, industrielle Durchflussmesser und Prüfstände.
Beschleunigen Sie die Wartung Ihrer automatisierten Zellen mit Metabees 26482 Series I & II-Steckverbindern, erhältlich in Lötfassungen oder Crimp-Rear-Release-Konfigurationen für schnelle Verdrahtung.
Verwandte Beiträge:
Der ultimative Leitfaden zu MIL-DTL-26482-Steckverbindern: Merkmale, Serien und Anwendungen

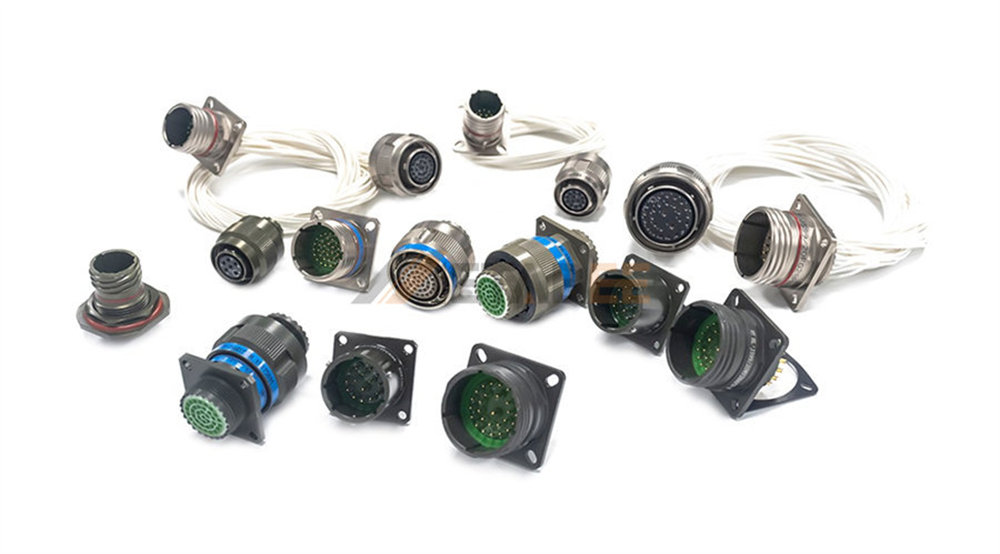

3. MIL-DTL-38999 (D38999) Series III-Steckverbinder: Signaldichte und Präzisionsrobotik
Moderne Smart Factories setzen auf Bildverarbeitung, mehrachsige Cobots und fahrerlose Transportsysteme (AGVs), die Dutzende Signalleitungen auf minimalstem Raum erfordern. MIL-DTL-38999 Series III (häufig bezeichnet als D38999) liefert diese Hochdichte-Fähigkeit.
Kupplungsart: Dreigängiges, selbstsicherndes Schraubgewinde.
Industrielle Vorteile:
l Maximale Pin-Dichte: Bis zu 128 hochdichte Kontakte (Größe 22D) in kompakten Gehäusen – wertvoller Schaltschrankplatz wird gespart.
l 100 % Scoop-Proof-Architektur: Tief zurückgesetzte Pins vermeiden Biegen oder Pinschäden beim Blind- oder Schrägstecken in vollgestopften Schaltschränken.
l Hervorragende 360°-EMI/RFI-Abschirmung: Integrierte Erdungsfinger schirmen sensible Sensor- und Ethernet-Signale von nahe gelegenen Frequenzumrichtern (VFDs) ab.
Wichtige industrielle Anwendungen: Mehrachsige Industrieroboter, fahrerlose Transportsysteme (AGVs/AMRs), Systeme für maschinelles Sehen und Halbleiterausrüstung.
Verwandter Beitrag:
D38999-Teilenummern entschlüsselt: Ihr unverzichtbarer Leitfaden zu Mil-Spec-Codes
MIL-DTL-5015 vs. MIL-DTL-26482 vs. MIL-DTL-38999-Steckverbinder
Nutzen Sie diese Matrix, um Ihre technischen Anforderungen mit dem richtigen Steckverbinder-Standard abzugleichen:
|
Auswahlkriterien |
MIL-DTL-5015 (MS5015) |
MIL-DTL-26482 |
MIL-DTL-38999 (D38999) Series III |
|
Primäre industrielle Rolle |
Motorleistung, Hochstrom |
Sensoren, Schnellwechsel, Automation |
Robotik, Bildverarbeitung, saubere Daten |
|
Kupplungstyp |
Schweres Schraubgewinde |
3-Punkt-Bajonett (1/3 Umdrehung) |
Dreigängiges selbstsicherndes Gewinde |
|
Steckgeschwindigkeit |
Standard |
Schnell (ideal für häufigen Wechsel) |
Sanft / Schnell |
|
Kontaktdichte |
Niedrig bis mittel (1 bis 60+ Pins) |
Mittel (3 bis 61 Pins) |
Hoch bis ultrahoch (bis 128 Pins) |
|
Max. Strombelastbarkeit |
Sehr hoch (bis 150A+) |
Mittel (bis 13–22A) |
Signal bis mittel (bis 5–13A) |
|
Vibrationsverhalten |
Gut für statische/starre Befestigung |
Hoch (widersteht Lösen durch Stoß) |
Extrem (interne Antivibrationskupplung) |
|
EMI-/Störungsunterdrückung |
Basis / funktional |
Mittel |
Hervorragend (360°-Gehäuseerdung) |
|
Scoop-Proof-Design |
Nein |
Nein |
Ja (sicher für Blindstecken) |
Lange Lieferzeiten oder hohe Mindestbestellmengen (MOQs) bei traditionellen Katalogdistributoren?
Metabee bietet schnelles BOM-Cross-Referencing für Standard-MS5015-, 26482- und D38999-Teilenummern. Senden Sie uns Ihre Teilenummernliste für ein direktes Cross-Referencing mit wettbewerbsfähigen Werkspreisen und kurzen Lieferfenstern.
Verwandter Beitrag:
MIL-DTL-5015 vs. MIL-DTL-38999: Den richtigen Steckverbinder für Ihre Anwendung wählen
Zentrale industrielle Auswahlkriterien: Mehr als der Standard
Achten Sie bei der Wahl eines Rundsteckverbinders für Fabrikmaschinen auf diese drei kritischen Implementierungsdetails:
1. Schutzart (Washdown & Kühlmittel)
Stellen Sie sicher, dass Ihre Steckverbinder- und Backshell-Konfiguration mindestens IP67 oder – für nasse Sumpfbereiche und Hochdruckreinigungszonen – IP68 erreicht. Prüfen Sie stets, dass die Backshell-Dichtungen präzise zum Außendurchmesser (OD) Ihres Industriekabelmantels passen, um Flüssigkeitswanderung entlang der internen Aderbündel zu verhindern.
2. Umweltkonformität (RoHS & REACH)
Militärsteckverbinder der älteren Generation verwendeten häufig giftige Olive-Drab-Cadmium-Oberflächen. Für moderne Industriemaschinen, die in globale Märkte exportiert werden, ist die Konformität mit den RoHS- und REACH-Richtlinien zwingend erforderlich.
Metabee empfiehlt Schwarz-Zink-Nickel (BZN) oder Chemisch Nickel-Oberflächen. Diese bieten gleiche oder bessere Korrosionsbeständigkeit (bis zu 500 Stunden Salzsprühtest) und ausgezeichnete Leitfähigkeit für EMC-Erdung – ohne gefährliche Stoffe.
3. Abschlussart: Löten vs. Crimpen
l Lötkontakte (5015 Klasse A/B, 26482 Series I): Ideal für Kleinserien, Sondermaschinenbau und Nachrüstungen vor Ort, wenn spezielle Crimpwerkzeuge nicht verfügbar sind.
l Crimpkontakte (5015 Klasse F, 26482 Series II, D38999): Bevorzugt für automatisierte oder wiederholte Kabelbaufertigung, mit höherer Zugfestigkeit, gasdichten Kontaktzonen und besserer Vibrationsbeständigkeit.
Individuelle Industriekabelbäume & Harnessing
Im Schwermaschinenbau ist eine Verbindung nur so zuverlässig wie der Kabelbaum dahinter. Unsachgemäße Schirmungsterminierung oder unzureichende Zugentlastung führt schnell zu intermittierenden Signalfehlern und vorzeitiger Leiterermüdung.
Als End-to-End-Verbindungshersteller bietet Metabee schlüsselfertige, werkgeprüfte Industriekabelbaugruppen:
l Schwerlast-Overmolding: Elastische TPU/PVC-Ummantelungen, die Zugbelastung aufnehmen und vor kontinuierlichem Biegen in Energieführungsketten schützen.
l 360°-geschirmte Terminierung: Korrekte Erdung von Kupfergeflechtschirmen, um zu verhindern, dass hochfrequente Störungen Servo-Encodersignale beeinträchtigen.
l Leitungs- und Adapterintegration: Backshells kompatibel mit flexiblen Leitungen, metrischen Gewinden (M-Gewinde) und PG-Verschraubungen für eine reibungslose Integration in bestehende Maschinenarchitekturen.
l 100 % Qualitätsprüfung: Jede Kabelbaugruppe wird vor dem Versand automatisiert auf Durchgang, Pinbelegung und Isolationswiderstand geprüft.
Fazit: Industrielle Zuverlässigkeit mit Metabee
MIL-SPEC-Rundsteckverbinder wie MS5015, 26482 und D38999 bilden das Rückgrat moderner Anlagen mit hoher Verfügbarkeit. Wer Sperrmechanismus, Kontaktdichte und RoHS-konforme Oberfläche passend zu den Betriebsanforderungen wählt, schützt seine Maschinen vor kostspieligen Stillständen.
Beschleunigen Sie Ihren Maschinenbau mit Metabee
Ob Sie Ersatzteile zur Umgehung langer Lieferzeiten beschaffen oder individuelle Kabelbäume für eine neue Automatisierungsplattform entwickeln – Metabee bietet die technische Unterstützung und Fertigungsflexibilität, die Ihr Projekt erfordert:
l Schnelles BOM-Cross-Referencing: Senden Sie uns Ihre vorhandenen Steckverbinder-Teilenummern und erhalten Sie innerhalb von 24 Stunden eine kompatible, kosteneffiziente Gegenüberstellung.
l Kostenlose Engineering-Muster: Prüfen Sie Gehäusepassung, Pin-Eingriff und Panelausschnitte direkt an Ihren Anlagenprototypen.
l Schlüsselfertige Kabelbäume: Entwickeln Sie gemeinsam mit unserem Technikteam maßgeschneiderte, übermoldete Harnesses nach Ihren Umweltspezifikationen.
Kontaktieren Sie noch heute Metabees Industrie-Solution-Team oder reichen Sie Ihre RFQ ein und erfahren Sie, wie unsere robusten Rundsteckverbinder die Zuverlässigkeit Ihrer Anlage erhöhen und zugleich die gesamten Beschaffungskosten senken.
Verwandtes Produkt
l MIL-DTL-26482-Steckverbinder
l MIL-DTL-38999-Steckverbinder
Häufig gestellte Fragen (FAQ)
F1: Wie wähle ich zwischen MS5015, 26482 und D38999 für meine industrielle Anwendung?
Antwort: Ihre Wahl hängt von drei Hauptfaktoren ab: Strombedarf, Steckgeschwindigkeit und verfügbarer Panelplatz:
l Wählen Sie MS5015, wenn Ihre Maschine hohe Stromübertragung (bis zu 150A+) für AC/DC-Servomotoren, CNC-Spindeln oder schwere Leistungszuführungen benötigt und der Platz nicht streng begrenzt ist.
l Wählen Sie 26482, wenn Ihre Bediener schnellen Werkzeugwechsel oder schnelle Wartung vor Ort benötigen. Seine 1/3-Umdrehungs-Bajonettkupplung bietet schnelles, fühlbares Verriegeln – ideal für Automatisierungssensoren, Prüfgeräte und kompakte Steuerkästen.
l Wählen Sie D38999 Series III, wenn Sie mehrachsige Robotik, AGVs oder Bildverarbeitungssysteme mit hochdichten Signal-Pins (bis zu 128 Kontakten) in kompaktem Gehäuse, 100 % Scoop-Proof-Pinschutz und hervorragender 360°-EMI/RFI-Abschirmung entwerfen.
Noch unsicher, welcher Standard in Ihre elektrische Konfiguration passt? Kontaktieren Sie Metabees Ingenieursteam für eine kostenlose Layoutempfehlung auf Basis Ihres Schaltplans.
F2: Sind Metabee-Rundsteckverbinder direkte Drop-In-Ersatzteile für Standard-MIL-SPEC-Produkte anderer Marken?
Antwort: Ja. Da MIL-DTL-5015, MIL-DTL-26482 und MIL-DTL-38999 standardisierte Spezifikationen für Gehäuseabmessungen, Gewindesteigungen und Insert-Anordnungen sind, sind Metabee-Steckverbinder zu 100 % herstellerübergreifend steck- und montierbar mit gleichwertigen Standardteilen großer Hersteller. Sie können sie direkt in vorhandene Panelausschnitte und Kabelbäume einsetzen, ohne Blechteile neu zu fertigen oder PCB-Footprints zu ändern. Senden Sie Ihre aktuellen BOM-Teilenummern an Metabee für ein umfassendes Cross-Reference-Angebot mit verkürzten Lieferzeiten.
F3: Entsprechen diese Steckverbinder den europäischen und globalen Umweltschutzvorschriften (RoHS und REACH)?
Antwort: Ja. Während traditionelle Militärsteckverbinder historisch Olive-Drab-Cadmium-Oberflächen verwendeten, erfordern moderne, in globale Märkte exportierte Industriemaschinen cadmiumfreie Lösungen. Metabee bietet RoHS- und REACH-konforme Oberflächenoptionen, darunter Schwarz-Zink-Nickel (BZN) und Chemisch Nickel. Diese modernen Oberflächen erreichen bis zu 500 Stunden Salzsprühtest, ausgezeichnete elektrische Leitfähigkeit für EMC-Abschirmung und volle Umweltkonformität ohne gefährliche Stoffe.
F4: Wann sollte unser Produktionsteam Crimpkontakte statt Lötkontakten vorsehen?
Antwort: Lötkontakte (Standard bei MS5015 Klasse A/B und 26482 Series I) eignen sich am besten für Prototypenentwicklung, Kleinserien von Sondermaschinen oder Wartung vor Ort, wenn spezielle Crimppressen und Positionierer nicht verfügbar sind.
Crimpkontakte (verfügbar bei MS5015 Klasse F, 26482 Series II und D38999) werden für wiederholte Serienfertigung dringend empfohlen. Crimp-Terminals bieten reproduzierbare gasdichte Verbindungen, höhere Aderzugfestigkeit und hervorragende Ermüdungsbeständigkeit in stark vibrierenden Anwendungen wie Energieführungsketten.
F5: Kann Metabee komplette individuelle Kabelbäume und Harnesses liefern oder nur Einzelsteckverbinder?
Antwort: Metabee bietet End-to-End-Schlüsselfertig-Lösungen für Verbindungen. Neben einzelnen Steckern, Dosen und Backshells fertigen wir vollständig montierte, zu 100 % elektrisch geprüfte Industriekabelbäume. Zu unseren Leistungen zählen:
l Kundenspezifisches TPU/PVC-Overmolding für IP67/IP68-Abdichtung und Zugentlastung
l 360°-Geflechtschirm-Erdung zur Vermeidung von VFD-Elektrostörungen
l Integration in hochflexible Energieführungsketten und flexible Leitungen
