RF、放送用ビデオ、通信機器において、BNCコネクタは安全で便利なバヨネット結合設計に広く使用されている。ただし、誤ったインピーダンスが信号性能に影響を与える可能性があるため、50オームコネクタと75オームBNCコネクタのどちらかを選ぶことが極めて重要です。
このガイドでは、50オームおよび75オームBNCコネクタの主な違いについて説明しています。これらのコネクタは、構造、信号特性、および一般的な用途を含め、プロジェクトに最適なオプションを選択できます。
イントロクション
直接比較を掘り下げる前に、これらの評価が何を意味するのか、そしてそれらを支配する基礎物理学について、基礎的な理解を確立することが不可欠である。
BNC(ベイオネット・ニール・コンセルマン)コネクタ are 同軸コネクタ そのこと バヨネトロック機構を使用して、迅速かつ安全な接続を実現.RF、テストおよび計測、ビデオ、および放送システムで広く使用されています。
BNCコネクタは50オームおよび75オーム構成の両方で利用可能であり、これらの定格は任意ではなく、電力の取り扱い、信号伝送、減衰に関するさまざまな技術的要件を反映しています。
BNCで50オームと75オームの意味
「50オームBNC」または「75オームBNC」という話をするとき、私たちは コネクタの特性インピーダンスおよび同軸ケーブルは、終了するように設計されている。
RF工学の初期、特に1920年代および1930年代のレーダーおよび通信技術の発展期に、技術者たちは同軸ケーブル設計における根本的なトレードオフを発見した。最大電力処理(無線送信機に不可欠な)に最適化された同軸ケーブルは、約30オームの理想的な特性インピーダンスを持つことがわかった。逆に、可能な限り低い信号損失(減衰)に最適化されたケーブルは、約77オームの理想的なインピーダンスを持っていた。
- 50オーム50オーム規格は、高電力ハンドリングと低信号損失の最適な妥協点として選ばれた。それ以来、ほぼすべてのRF、マイクロ波、およびデータ伝送アプリケーションのデフォルト標準となっています。
- 75°°°メートル75オーム規格(利便性のため77オームから若干値下げ)は、信号損失が主な問題であり、高電力処理が無関係な用途に採用された。これにより、アンテナ、放送用ビデオ、およびオーディオアプリケーションの受信において、疑いの余地のない標準となる。
BNCコネクタは、ケーブルのインピーダンスおよび接続する機器と一致する必要があります。50オームBNCコネクタは50オーム電気経路を維持するように設計されており、75オームコネクタは75オーム経路を維持しています。
インピーダンスの定義
50オームと75オームBNCコネクタの違いを理解するには、まずインピーダンスを理解することが重要です。標準的なマルチメータで測定可能な単純なDC抵抗とは異なり、インピーダンスは回路や部品が交流電流(AC)またはRF信号の流れに対してどのように対応するかを示す。
同軸ケーブルなどの送電線において、 の特性インピーダンスと、 Z0伝送ラインに沿った移動波の電圧対電流比です。これは主に線の物理的形状と導体間の誘電体材料によって決まる。
同軸ケーブルの場合、特性インピーダンスは以下で近似できます:
特性インピーダンスは、伝送ラインの物理的形状および誘電性特性に依存するため、 50オームおよび75オームBNCコネクタは、それぞれのインピーダンス特性を実現するために、内部寸法や誘電体構成によって設計されています。
50オーム対75オームBNCコネクタ:主な違い
ケーブルは信号を運搬する上で重い揚力を持つが、BNCコネクタは重要な橋として機能する。誤って一致したコネクタが変更されます D/D 上述の比により、信号を元元元へ反射するインピーダンス「ump」が作成された。
クイック比較
|
特徴 |
50オームBNCコネクタ |
75オームBNCコネクタ |
|
インペデランス |
50Ω |
75Ω |
|
センター連絡先 |
通常、より大きな中心接触型形状 |
通常、中心接触型のジオメトリや最適化が施され |
|
誘電/内部幾何学 |
より多くの誘電体材料が交配界に存在する可能性がある |
多くの設計における交配界面における誘電体の減少または欠如 |
|
電気性能 |
50向けに最適化 Ω システムおよびRF伝送 |
75°で最適化 Ω システムおよびビデオ/データ伝送 |
|
通常の応用 |
RF、テスト &計測器、計測器 |
放送ビデオ、SDI、CCTV、通信 |
建設
75オームBNCから目で標準的な50オームBNCを指示する最も信頼できる方法は、女性のジャックに接続する末尾の交配インターフェースを確認することです。
- 50オームBNC 建設: 50オームはインピーダンスが低いため、外側と内側の導体の比は小さくなければなりません。外側のシェル規格を維持しつつ、これを実現するために、50オームコネクタは、中央ピンと外装の間の空間を完全に満たす固体誘電体材料(通常はPTFE(テフロン)またはデルリン)を採用しています。50オームBNCの内部を見ると、中央のピンの周りには白いプラスチックの頑丈なリングが見える。
- 75オームBNC 建設: 75オームのより高いインピーダンスを実現するには、導体間の比が大きくなるか、または誘電定数を低くする必要がある。外殻はBNCの機械規格によって固定されているため、エンジニアは絶縁体として空気(～1～1の誘電定数を持つ)を用いて、交配界面から誘電体材料を除去することで75オームを達成する。標準の75オームBNCコネクタの内部を見ると、通常、中央ピンの周りに空隙(空隙)が見える。注意:一部の現代的なハイエンド12G-SDI 75オームコネクタには、特殊な低密度テフロンを使用し、50オームに似た外観が求められるため、部品番号は常に確認する必要があります。
のパフォーマンス
2つのコネクタの性能差は、異なる種類の電気負荷を処理する方法によって特徴づけられる。
- 50オームパフォーマンス: これらのコネクタは頑丈で、大きなワット数を処理するように設計されています。50オームシステムで使用される場合、電圧持続波比(VSWR)は非常に低く、ほぼすべての電力が前方に伝達され、反射されるものはほとんどありません。標準の商用グレードでは最大4GHzの優れたVSWRを維持しており、高周波RF伝送に最適です。
- 75°メートルのパフォーマンス: これらのコネクタは、電力ではなく信号の忠実度に最適化されています。微妙で複雑な波形(高解像度の動画信号など)を、わずかな減衰で通過させるように設計されています。75オームシステムでは、75オームコネクタが実質的にリターン損失を解消し、アナログ動画での「ゴースト」やデジタル動画のビットエラー(SDI/HD-SDI)を防ぐ。特殊75オームBNCは、最大12GHzの周波数で12G-SDI上の4Kおよび8K動画を処理するための高精度マシン化されました。
アプリケーション
独自の性能プロファイルにより、2つのコネクタによりBNC市場は2つの異なる世界に分類された。

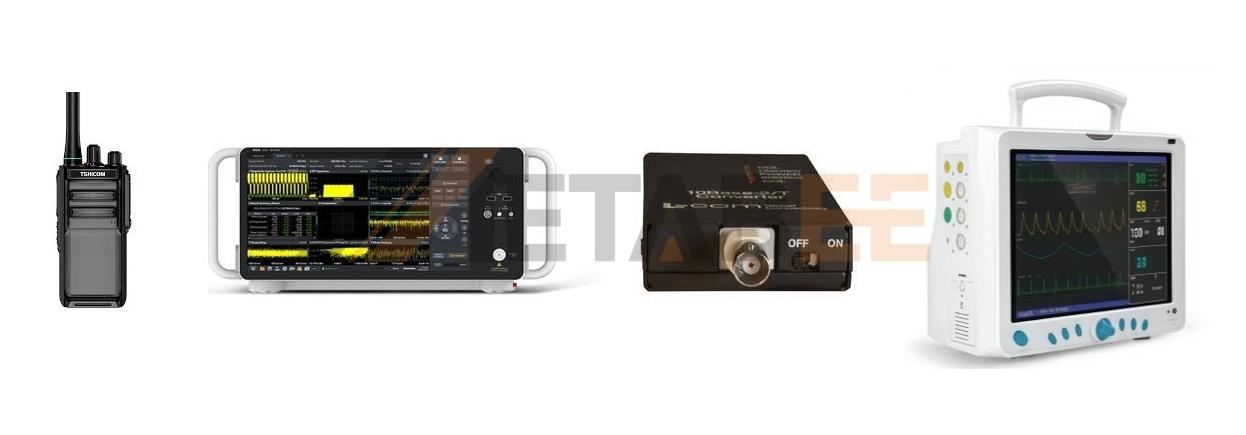

50オームアプリケーション:
- 無線周波数(RF): 双方向無線機、アマチュア無線機、航空電子通信、および軍事通信システム。
- テストおよび測定: オシラスコープ、信号発生装置、スペクトラムアナライザ、およびネットワークアナライザは、50オームBNCにのみ依存しています。
- レガシーデータネットワーク: 古い10BASE2「Thinnet」イーサネットネットワークは、50のOhm BNCおよびRG58ケーブルを使用して使用しています。
- 医療機器: さまざまな高出力診断および手術用機械。

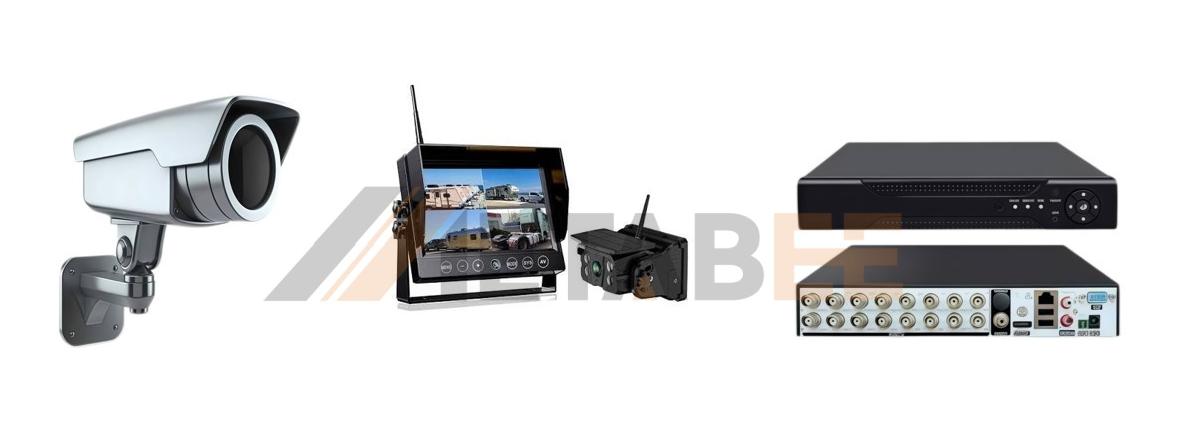

75°メートルアプリケーション:
- 放送およびプロフェッショナルビデオ: カメラ、スイッチャー、モニター用のシリアルデジタルインターフェース(SDI)、HD-SDI、3G-SDI、6G-SDI、および12G-SDI。
- テレビCCTVおよびセキュリティ: アナログセキュリティカメラおよびDVR。
- 通信: DS3/T3 中央オフィス通信回線。
- コンシューマーオーディオ/ビデオ: SPDIFデジタルオーディオおよび複合/コンポーネントビデオルーティング。
50オーム対75オームBNCケーブル:主な違い
コネクタがエンドポイントとして機能するのに対し、同軸ケーブルは信号を距離にわたって運ぶ。50オームと75オームの同軸ケーブルの区別は、コネクタよりもはるかに顕著であり、設置成功に大きな影響を与えます。
クイック比較
|
の特徴 |
50オームBNC同軸ケーブル |
75オームBNC同軸ケーブル |
|
インペデランス |
50Ω |
75Ω |
|
一般的なケーブルの種類 |
RG58、RG174、RG213、RG316、LMR-400 |
RG59、RG6、RG11、RG179 |
|
信号性能 |
一般的に、高出力RF伝送および試験用途に適しています |
一般的に、ビデオやその他の高周波信号の低損失伝送に適しています |
|
通常の応用 |
RF、無線、テストおよび計測、通信システム |
放送映像、CCTV、CATV、動画配信 |
インペデランス
コネクタと同様に、ケーブルも物理ジオメトリからインピーダンスを得ています。同軸ケーブルとは、内部導体、誘電体絶縁体、織または箔の金属シールド、および外用ジャケットからなる導波路である。内部導体とシールド間の距離、ならびに誘電体(固体ポリエチレンやフォームFEPなど)の材料が、50オームまたは75オームの特性を決定する。
ケーブルが粉砕、ねじれ、または最小曲げ半径を超えて曲げられた場合、中心導体とシールド間の距離が変化する。この物理的な変形により、その特定の点のインピーダンスが即座に変化し、50オームケーブルか75オームケーブルかに関わらず信号反射を引き起こす。
ケーブル工事
- 50オームケーブル建設: 50オームの定格を得るためには、ケーブルの全体径と比較して中心導体が比較的厚くなければならない。たとえば、標準的なRG58 50オームケーブルは、固体ポリエチレンに囲まれた比較的頑丈な中央線を搭載しています。中心導電体が厚いため、50本のオームケーブルは、融解や誘電体の破壊を伴わずに、大きな電流と高ワット数のRF信号を非常に効率的に運ぶ。
- 75°メートルケーブル建設: 信号損失を最小限に抑える75オームの目標を達成するには、ケーブルの全体径に対して中心導体が著しく薄くなる。RG6やRG59のようなケーブルには、太くて発泡した誘電体材料に囲まれた、小型で硬く、より安価なケーブルに銅メッキされた鋼材、あるいは放送グレードの固体の素銅が内蔵されている。より厚い誘電体間隔により静電容量が低減され、高周波信号の減衰が直接低下する。
信号損失および伝送性能
ケーブル性能の定義指標は減衰(損失)であり、通常、100フィートあたり100フィート、または100メートルあたり特定の周波数で測定される。
- 50オームトランスミッション: 50オームケーブルを優先 電力移動.足の減衰率が全厚さの75オームケーブルと比べてやや高いですが、RF増幅器によって生成される高電圧と電流を処理できます。アンテナを100ワットの無線送信機に接続する際には、RG8などの50オームケーブルが必要です。75オームケーブルは、インピーダンスの不一致により誘電体障害や重大な送信機損傷のリスクがあります。
- 75°メートルトランスミッション: 75°メートルケーブルを最優先 信号整合性.防犯カメラや放送用ビデオルーターは、非常に弱い低電圧信号(通常はピークからピークまで1ボルト)を生成します。この信号の主な敵は距離である。75本のオームケーブルは、低容量の形状により、これらの繊細で高帯域の信号を劣化前にさらに遠くまで移動させることができる。そのため、ブロードバンドインターネット(ケーブルモデム)とテレビ配信は、75オームRG6およびRG11のインフラを独占的に使用している。
50オームケーブルと75オームBNCケーブルは一緒に使用できますか?
いいえ、意図的に混ぜてはいけません。
それらが適合している間、50オームコンポーネントと75オームコンポーネントを合同化すると、インピーダンスの不一致が生じる。この不一致は、最大電力伝送およびゼロ信号反射のためには、ソースインピーダンス、送電線インピーダンス、および負荷インピーダンスがすべて同一でなければならないという、送電線理論の基本法則に違反している。
それらを混ぜ合わせると、以下が起こります。
- 信号反射およびVSWR: 75オームケーブルを走行する信号が突然50オームコネクタに衝突すると、インピーダンスの変化がケーブル内の文字通りの壁のように変化する。信号の一部のエネルギーがこの壁から跳ね返り、源に向かって反射する。これにより、電圧定常波比(VSWR)異常が生じる。
- 動画の劣化(リターン損失): 75オームの動画アプリケーションでは、このリフレクションは「リターンロス」と呼ばれます。アナログ映像では、反射信号が前後に跳ね返り、モニターにわずかに遅れて到着し、画面に視覚的な「ゴースト効果」やシャドーイング効果をもたらす。デジタルHD-SDI動画では、反射がデジタルアイパターンをスクランブルし、「クリフ効果」による信号降下、ピクセル化、または動画フィードの完全な損失を引き起こす。
- 送信機損傷: 50機のオームRFアプリケーションにおいて、75オームケーブルまたはアンテナを高出力の50オーム送信機に接続することは非常に危険である。不一致のインピーダンスは、送信機の最終増幅器段階に大量のRF電力を再び反射する。この反射電力は極端な熱を発生させ、無線で高価な電力トランジスタを即座に燃焼できる。
- 機械的ストレス(歴史的): 過去には、50オームのオスBNCコネクタは、75オームのオス用コネクタよりも著しく厚い中心ピンを備えていた。太りたたん50オームのピンを、75オームのメスのジャックに強く入れると、女性のコンタクトが永久に曲げたり、折れたりし、ジャックが永久に台無しになる。 幸いなことに、現代のIEC規格では、50および75オームBNCの中央ピン寸法が同じであることが義務付けられている。 したがって、物理的損傷は現代の高品質なBNC部品にとってもはや大きな懸念事項ではなく、依然として深刻な電気的影響が残っている。
選び方
適切なBNCインピーダンスを選択することは、アプリケーション、使用している機器、および送信する予定の信号に完全に依存します。推測しないでください。ハードウェアのドキュメントを確認してください。
以下の場合、50オームBNCコネクタとケーブルを選択してください。
- RFトランスミッター、トランシーバー、または受信機(例:ハムラジオ、Wi-Fiアンテナ、セルラーリピーター)を接続しています。
- 実験室試験装置を設置しています。オシラスコープには常に50オームBNC入力が搭載されています。
- 50のオーム通信ネットワークまたはレガシーイーサネットを構築または維持しています。
- 主な目標は、高いワット率を安全に伝送することです。
75オームBNCコネクタとケーブルを以下の場合はお選びです:
- 放送、映画、またはAV業界で働いている(SDI、HD-SDI、4K UHDビデオルーター、カメラ)。
- アナログCCTVセキュリティシステムまたはDVRをインストールしています。
- コンシューマー向けテレビアンテナ、CATV、衛星放送(これらはF型コネクタを使用することが多いですが、75オームBNCはプロフェッショナルヘッドエンドで使用されます)。
- 主な目的は、低電圧で高周波の信号を長距離で伝送し、損失を最小限に抑えることです。
- 黄金律: ビデオや放送音声を扱う場合、ほぼ確実に75オームが必要です。カメラ、モニター、またはルーターを確認してください。75オームのインピーダンスを指定します。
まだどのBNC製品が自分に適しているのか迷っているでしょうか?お問い合わせ サポートチーム。 当社の技術スペシャリストがオンラインで利用可能で、専門家のアドバイスを提供し、適切なソリューションをすばやく見つけるお手伝いをします。
結論
電子システムの長期的な信頼性を確保するためには、正しいBNCインピーダンスをアプリケーションに合わせることが極めて重要です。一方 50オームBNCコネクタ RFトランスミッタおよび試験装置の電力伝送を最大限に活用するために構築されています 75°メートル バリアントは、高精細な放送映像および通信における繊細な信号忠実度を維持するように設計されています。物理的に結合する場合もあるが、これら2つのインピーダンスを混合すると、信号の反射、データ品質の劣化、およびハードウェアの損傷が生じる可能性がある。設置前に必ず誘電体絶縁体の迅速な目視検査を行い、コストのかかる不一致な接続を防ぐことを忘れないでください。
放送スタジオや複雑な通信ネットワーク、軍事用通信アレイの部品を調達する場合でも、高品質なハードウェアを選ぶことは、適切なインピーダンスを選ぶことと同じくらい重要です。Metabeeでは、高精度設計のBNCコネクタ、堅牢な円形および軍用コネクタ、高性能RJ45およびCATシリーズソリューションなど、高品質な電子部品の提供を専門としています。豊富なカタログを今すぐご覧いただき、次回のプロジェクトでの要望にお応えできる信頼できるコンポーネントをご確認いただき、お気軽にお問い合わせください サポートチーム カスタマイズされた卸売およびB2B調達サポート用。
関連製品
よくある質問
Q1:50オームと75オームBNCコネクタの違いを視覚的に区別するにはどうすればよいですか?
A: センターのマネグインターフェースでコネクタの内側を見てください。 50オームBNC 通常、 無垢な白色のプラスチック断熱装置 (通常はテフロンまたはデルリン)が中央ピンを完全に囲む。 75オームBNC 通常、 このしっかり着実なプラスチックが欠けているピンと外金属のシェルの間に空隙(空隙)がある。
Q2:50オームBNCケーブルを75オームBNCポートに接続できますか?
A: いいえ。 物理的には、外側のロック機構が同一であるため、完全に接続されます。しかし、 電気的には、絶対に混ぜてはいけません。 これによりインピーダンスの不一致が生じ、信号の反射、データ損失、および全体的な性能の低下を招く。
Q3:RF無線送信機に75オームBNCケーブルを使用するとどうなりますか?
A: 50オームの高出力RFシステムに75オームのコンポーネントを使用する 高危険.インピーダンスの不一致は、送信機への大量のRF出力を再び反映します。これにより極端な熱を発生させ、無線内部増幅器を瞬時に、そして永久に損傷する可能性があります。
Q4:CCTVおよび放送用動画の標準はどのBNCインピーダンスですか?
A:75オーム アナログCCTV、SDI、HD-SDI、および最新の12G-SDIを含むすべてのビデオアプリケーションにおいて、特に疑いの余地のない標準です。75オームシステムは、長時間のケーブルでの信号の高度と最小限の減衰を想定して設計されています。
Q5:BNCコネクタには最大周波数制限がありますか?
はい。標準 コマーシャル 50オームBNC 優れたパフォーマンスを発揮し 最大4GHzですが 標準75オームBNC に最適です 最大3GHz.しかし、 特殊な高精度BNC (たとえば12G-SDIビデオに使用されるもの)は、周波数を処理するように大きく設計されています 最大12GHz.
Q6:なぜオシラスコープやテスト機器は常に50オームBNCを使用するのでしょうか?
A: 試験装置 非常に一貫性があり、低いVWR接続が必要です 高周波信号を正確に測定し、歪めることなく測定する。50オームは、RFおよびマイクロ波実験室環境における最適な電力伝達および信号の一貫性に関する業界規格です。
Q7:不一致のBNCコネクタは、女性のジャックを物理的に損傷する可能性がありますか?
A:歴史的には、はい。 古い50オームのオスのピンは75オームピンよりやや厚かったため、50オームのプラグで75オームのメス用ジャックを永久に伸ばせる。しかし、現代のIEC規格では、50オームBNCおよび75オームBNCの中央ピン寸法が同じであることが義務付けられている。したがって、物理的な損傷はもはや大きな懸念事項ではないが、深刻な電気的問題(信号の反射)は依然として残っている。
