What is an M8 Connector? Selecting the Right Sensor Connector

産業オートメーション、スマートファクトリー、インダストリー4.0の急速に変化する環境において、宇宙空間はしばしば高付加価値化されている。エンジニアやシステムインテグレーターは、信頼性や性能を損なうことなく、より小さなフォーム要素により多くの機能を詰め込む方法を常に模索しています。M8コネクタを入力してください。

しかし、M8コネクタとは一体何なのか、そしてなぜそれが現代の制御システムにおいてこれほど普遍的な標準となっているのか。

この包括的なガイドでは、M8コネクタを詳細に解説します。 ピンアウト、コードバリエーション、技術仕様そして 主な違い M12コネクタ.新しいロボットシステムを設計する電気技術者であろうと、調達マネージャーによる部品の調達においても、このガイドは、特定のアプリケーションに適したM8コネクタを選択するのに役立ちます。

M8コネクタとは何ですか?

M8コネクタは、8ミリメートルメートルメートルのロックスレッドによって特徴的な円形電気コネクタの一種です。標準化された IEC 61076-2-104産業用オートメーションネットワークにおけるセンサー、アクチュエーター、スイッチに対して、堅牢で防水性、振動に強い接続を提供することを目的として特別に設計されています。

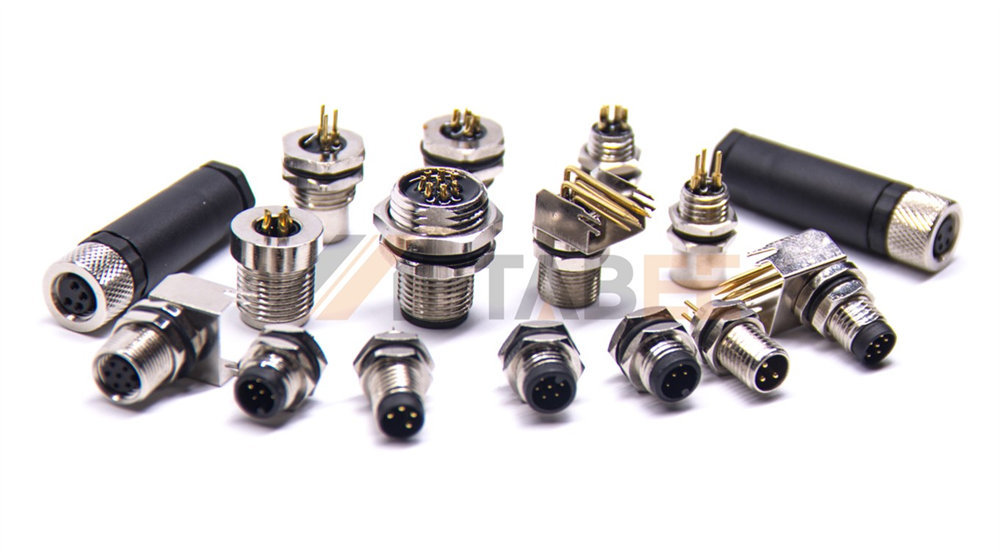

メタビーM8コネクタ

歴史的に、機械がよりコンパクトで高度になるにつれて、標準的なコネクタは小型センサーや狭い設置スペースには大きすぎることがわかった。M8コネクタは省スペースソリューションとして開発されました。設置面積が小さいにもかかわらず、優れた耐久性を持ち、ほこり、湿気、化学薬品、連続的な機械的応力といった過酷な産業環境を防がれる性能を備えています。

今日、現代の自動組立ライン、包装機械、またはロボット式ワークセルの内部を見てみると、間違いなくM8コネクタが見つかるでしょう。これらの重要な構成要素は、現場レベルのデバイスと中央制御システム間でデータ、信号、電力の重要な流れを促進する。

M8コネクタピンアウト、コーディング、カラーコード

工場の床にシームレスな統合と破壊的な配線エラーを防ぐため、M8コネクタは標準化されたピンアウト、機械コード、およびワイヤーカラーコードを採用しています。

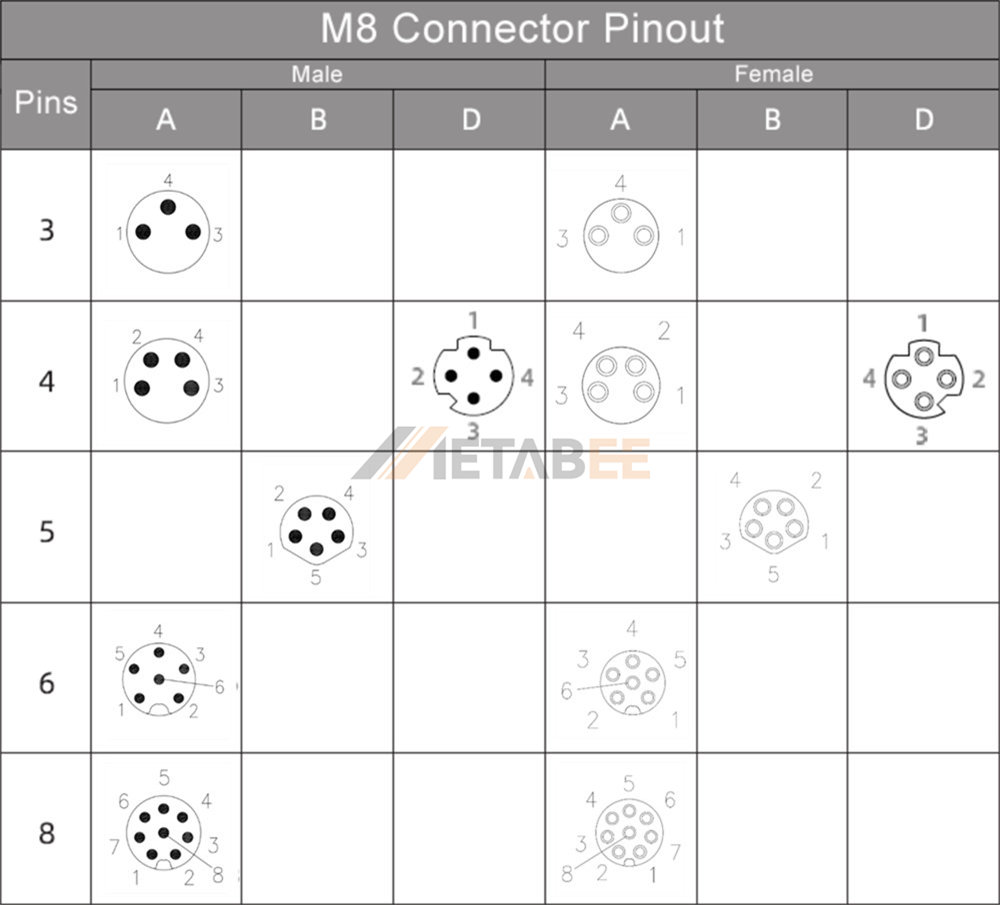

ピン構成の概要

「ピンアウト」とは、コネクタ内の接点ピンの数とその配置方法を指す。M8コネクタは、3〜8ピンの各種ピン数で利用可能で、各ピンにはDC電源の供給、アナログ信号の送信、デジタルデータの転送など、特定の機能が割り当てられています。正しいピンアウトを選ぶことは、センサーやアクチュエーターがI/Oモジュールと通信できるようにする最初のステップです。

コーディングシステム

産業環境では、複数のコネクタが配電箱上で密に集束されることが多い。エンジニアが誤って電源ケーブルをデータポートに接続し(短絡して高価な機器を破壊する可能性がある)を防ぐため、M8コネクタは「コーディング」システムを採用しています。

コーディングには、内部キーウェイと物理な交配プロファイルがコネクタハウジングに成形される。これらは誤認を防ぐための鍵と鍵のメカニズムとして機能する。M8コネクタには、3つの主要なコーディングタイプがあります。

l Aコーディング: 最も普遍的な基準。主に使用されます センサー、アクチュエーター、DC電源基本的なアナログまたはデジタル信号伝送。

l Bコーディング: Aコードされたコンポーネントとの結合を防ぐための逆キーウェイを備えたBコードM8は、特にフィールドバス接続などに特化したネットワーク信号に特に活用されています PROFIBUS.

l D-コーディング: 高速データ伝送用に設計されています。DコードM8コネクタは、産業用イーサネットプロトコルの標準です。例えば PROFINETおよびEtherCATネットワーク速度をサポート可能 最大100 Mbps.

この機械的な誤認防止は、システムの安全性にとって極めて重要であり、工場の床に迅速かつエラーのない展開を実現します。

標準M8カラーコードチャート

フィールド配線可能なM8プラグおよびプレモルドのフライングリードケーブルについては、業界は内部配線の標準的なカラーコードに準拠しています。以下は、標準の3ピンおよび4ピンAコードセンサーコネクタで使用される最も一般的なカラーコーディング規格です。

ピン番号	ワイヤーカラー	典型的な機能(センサー)
ピン1	ブラウン(BN)	Po陽性電力(+24V DC)
ピン2	ホワイト(WH)	データ/セカンダリ信号(NC - 通常は閉鎖)
ピン3	ブルー(BU)	グランド/ネガティブパワー(0V)
ピン4	ブラック(BK)	主出力信号(NO - 通常オープン)

M8コネクタカラーコードの概要:

注意:特定のセンサーメーカーが提供する配線図は常に確認してください。カスタムアプリケーションが標準的な色の割り当てから逸脱する可能性があるためです。

の構造と材料

M8コネクタの信頼性は、その構造に使用される材料に大きく依存している。高品質なM8コネクタは、機械的摩耗、化学的暴露、および電気的劣化を生き延びるために製造されています。

連絡先(ピンとソケット)

接触抵抗が少なく、高い電気伝導性を確保するために、内部接点は通常、 真鍮または蛍光青銅.産業グレードの場合、こうした接触は大きく関係している 金メッキ ニッケルの下板の上の.金メッキは酸化を防ぎ、数百回の交配サイクル後も信頼性の高い信号伝送を実現します。

ハウジングおよびオーバーモルドケーブル

外側のジャケットとコネクタ本体は、特殊なポリマーで作られています。

l TPU(サーモプラスチックポリウレタン): コネクタ本体自体によく使用され、頑丈で耐衝撃性のあるシェルを提供します。

l ポリウレタン(ポリウレタン): 過酷な環境に対して強く推奨します。油、化学薬品、摩耗に対して優れた耐性を持ち、柔軟性が高いため、ロボットドラッグチェーン(C-tracks)に最適です。

l PVC(塩化ポリ塩化ビニル): 静的設置や適度な機械的応力を持つ環境向けの費用対効果の高いソリューション。汎用用途に適していますが、PUURよりも積極的な切断油に対して耐性が低いです。

クープリング・メカニズム

M8の特徴は、ロックナットである。これらは通常、以下から作られるものです ニッケルメッキ真鍮 or ステンレス鋼 (食品および飲料、または非常に腐食性の高い環境向け)。角質または六角形の設計により、トルクレンチで締め付けることで、機械の運転中に緩めない振動防止シールを実現します。

技術仕様

M8コネクタのデータシートを確認する際、エンジニアは回路の要求に応えるために、いくつかの重要な仕様に注意深く注意を払わなければならない。

電気製品評価

l 定格電圧: 通常、 60V AC/DC 3ピンバリエーション用、および 30V AC/DC 4用 5 6、および8-ピン変異株.

l 定格電流: 一般的にサポート 3A 3用4、 and 5-pin 設定。ピン密度が上昇するにつれて(for 6 and 8ピン)、現在の容量は通常、 1.5A 放熱を管理するためのピンあたりの1端子。

環境評価(IP評価):

M8コネクタは、イングレス保護で知られています。適切にマット化およびロックされた状態で、標準のM8コネクタは IP67評価 (粉塵を密閉し、水への一時的な浸漬から保護する)。多くのプレミアムモデルがリーチを展開 IP68 (連続潜水)または IP69K (高圧に対する保護、 食品および製薬業界にとって不可欠な高温の洗浄)。

の動作温度

通常、極端な温度範囲で完璧に機能すると評価されている -25°Cから+85°Cまで+125°Cまで処理可能な特殊なバリエーションをいくつか搭載。

機械的寿命

耐久性のために設計されており、通常、最低限の耐久性を保証します >5000回の交配サイクル IP評価や接触抵抗が劣化することなく。

標準M8コネクタ仕様表

包括的な概要を提供するため、産業用M8コネクタから期待できる標準技術パラメータの詳細な要約表を以下に示します。

パラメータ	標準仕様/範囲
標準準拠	IEC 61076-2-104
連絡先数	3、4、5、6、8ピン
コーディングの種類	A-コーディング、B-コーディング、D-コーディング
定格電圧	60V(3ピン)/30V(4、5、6、8ピン)
定格電流	1.5°Aから4.0A(ピン密度別)
接触抵抗	≤ 5mΩ(ミリオーム)
絶縁抵抗	≥100MΩ(メガオーム)
保護の度合い	IP67/IP68(ロック状態)
の動作温度	-25°C～+85°C(標準)
過電圧カテゴリ	II
シェル/ナット素材	ニッケルメッキ黄銅、ステンレス鋼、またはプラスチック
連絡材料	真鍮/リン青銅(金メッキ)
機械操作	100回の交配サイクル

M8コネクタの種類

M8コネクタの真の汎用性は、特定の環境、信号要件、および物理的な設置制約に応じて設計されたさまざまな構成にあります。

コーディングおよびピン数別

エンジニアにとって最も重要な分類は、ピン数と機械コードの組み合わせである。これにより、コネクタが処理できる電気容量と特定の通信プロトコルの両方が決まります。

l M8 Dコード式4ピンコネクタ

以下の表は、これらのパラメータと用途を示しています 6 コネクタ。

設定	定格電圧	定格電流	主なアプリケーションと使用例
3ピンAコード(3A)	60V	3A - 4A	標準近接スイッチ、基本的な光電センサー、制限スイッチ。電力(+)、地上(-)、および1つの信号を提供します。
4ピンAコード(4A)	30V - 60V	3A - 4A	デュアル出力センサー(通常オープン・通常クローズド同時出力)、簡易アクチュエーター、LEDマシン照明。
4ピンDコード(4D)	30V	4A	産業用イーサネットおよび高速データ伝送。PROFINETやEtherCAT(最大100 Mbps)などのプロトコルをサポートしています。
5ピンBコード付き(5B)	30V	3A	専門フィールドバスネットワーク。PROFIBUSまたはDeviceNetの通信回線で主に使用され、不一致を防ぐ。
6ピンAコード(6A)	30V	1.5A	複数の信号チャネルを必要とする計測機器や複雑なセンサー、あるいは狭い空間での電源供給の分離。
8ピンAコード(8A)	30V	1.5A	M8用の最高ピン密度。高度なマルチシグナルデバイス、絶対回転式エンコーダー、ビジョンカメラ、コンパクトなI/Oボックスに使用。

アセンブリスタイル別:プラグ対。容器

コネクタが制御ネットワーク内の位置によって異なり、M8コネクタは一般的に プラグ (ケーブル端用)および容器 (パネルまたはデバイスの取り付け用)。

ケーブル付きコネクタ

これらは通常、デバイスや配電ボックスに接続するケーブルに取り付けられた「男性」または「女性」のコネクタです。

l フィールド・ワイヤー可能なプラグ: これらにより、技術者はねじ端子、はんだカップ、または絶縁変位接続(IDC)技術を用いて、現場で手動で配線を終了させることができます。カスタム長さのケーブルルーティングやフィールド修復に最適です。ここでは、ケーブル全体の配線を交換することは実用的ではない。

l Overmoldedケーブルアセンブリ: 成形用コードセットとも呼ばれ、工場から直接特定の長さのケーブル(多くの場合、PURまたはPVC)に予め装着されています。コネクタハウジングは、ワイヤー端子の上に成形されており、非常に優れた耐ひ物の軽減と、箱から出してすぐに防水IP67/IP68の保証付きシールを提供します。

容器(パネルまたはボードマウント)

M8容器固定コネクタは、入力プラグを受信するために機械ハウジング、制御キャビネット、またはセンサー本体に直接設置されます。

終了法により:

l ソルダーカップのレセプター: ピンには背面に小さなカップがあり、個々の配線が手動ではんだできた。試作機、小規模な生産作業、または手動の配線ハーネスに便利な。

l PCBマウント容器: コネクタは、デバイス内のプリント基板(PCB)に、ドアホール(DIP)技術によって直接はんだでくるように設計された直面または角度のあるピンを備えています。

取り付け位置別:

l 前山: パネルの外側(前面)から容器を挿入し、内側にロックナットを装着して固定する。これにより、締め付け機構が装置内に隠されてしまう。

l リアマウント: 内部からパネルに容器を押し通し、外側にナットを取り付けて固定する。これは、内部部品(予め組み立てたPCBなど)をハウジング壁に押し付ける場合に好まれることが多い。

アオリエンテーションにより

工場の床にスペースが制約されることで、コネクタハウジングの物理的な形状が決まることがよくあります。

l ストレート: プラグまたはレセプタクルボディがケーブルまたは交配軸と直線を形成する従来のデザイン。深度制限のないオープンスペースに最適。

l 右アングル(90度): ケーブルまたはコネクタハウジングは、交配軸に対して垂直に出口を出る。これは極めて狭い空間で非常に価値が高く、内部の配線が破損する可能性のある深刻なケーブルの曲がりを防ぎ、プロファイルを機械の壁面に流す可能性があります。

M8 対.M12コネクタ:違いを理解する

エンジニアが最もよく尋ねる質問は、以下のことです。 M8またはM12コネクタを使用するべきでしょうか? どちらも同じ円形産業用コネクタのファミリーに属しているが、主な用途は異なる。

l サイズとフットプリント: 最も明らかな違いは、ロックスレッドのサイズ(8mm対12mm)です。M8は約30%小さいです。巨大なロボットアームを配線する場合、M12は標準です。ロボットアームの端に小型の空気圧式グリップを配線する場合、M8が必要です。

l Powerおよびデータ機能: M12はハウジングが大きいため、より太めのピンやより大きなワイヤーゲージを収容できます。したがって、M12コネクタははるかに高い電流(一部の電源エンコーディングでは最大16A)および複雑なデータ(Xコード付き最大10ギガビットイーサネット)を処理できる。M8は、出力(通常最大4A)とイーサネット速度が低いことに制限されています (最大100Mbps).

l ピン密度: M12コネクタは最大12または17ピンを簡単に収容できますが、M8は8ピンで最大で最大で使用できます。

M8 対.M12 クイック比較表

特徴	M8コネクタ	M12コネクタ
スレッドサイズのロック	8 mm	12mm
フットプリント/サイズ	ミニチュア、超小型	標準、堅牢
マックス・ピン・カウント	最大8ピン	最大17ピン
最大電流容量	通常、4A(ピン数が高いため、低値)	最大16A(特定の電力符号化)
最大データ速度	最大100 Mbps(D-コーディング)	最大10 Gbps(X-コーディング)
主なアプリケーション	Micro-sensors、制限スイッチ、軽量ロボット、狭いスペース	大型センサー、メインI/O配電、電力伝送、高速データ

まとめて、選択する M12 頑丈な電力、複雑なギガビットネットワーク、および過酷な環境向け。選択して M8 マイクロセンサー、スペース制約のある自動化、および軽量ロボットアプリケーション向け。

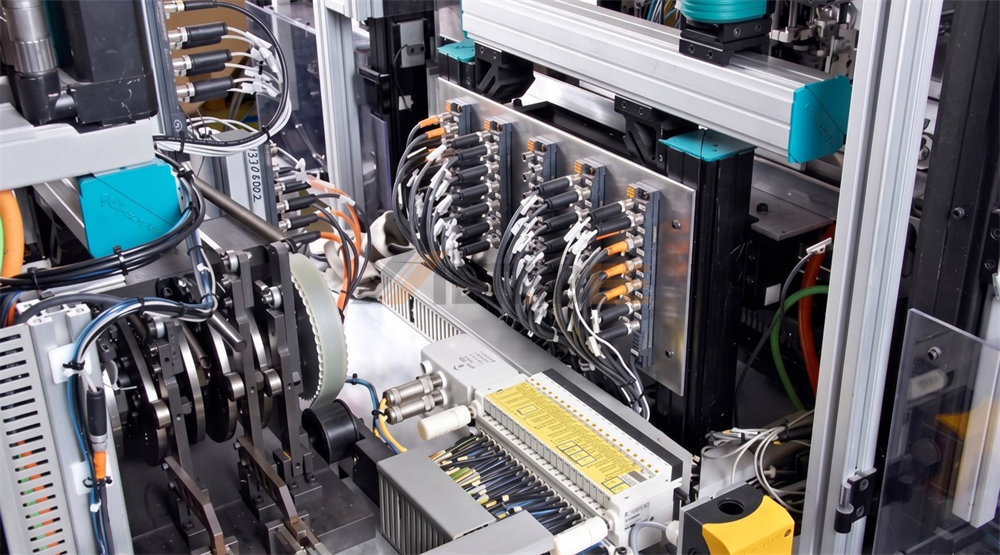

M8コネクタの主な応用

堅牢でありながら小型設計のため、M8コネクタは以下の領域に強く統合されています。

l センサーおよびアクチュエーター: 工場自動化の基盤。現代の小型光電センサー、誘導式センサー、静電容量式センサー、超音波センサーのほとんどすべてがM8インターフェースを採用しています。

l ロボット工学およびコンベヤシステム: 自動化された倉庫および組立において、M8コネクタは、重いケーブルがドラッグや機械的故障を引き起こす可動部品にマイクロスイッチと空気圧バルブを接続している。

l I/O 配送ボックス: パッシブジャンクションボックスには、複数のM8ポートが設け、さまざまな局所センサーからの信号を集約した後、1本のマスタートランクケーブル(通常はM12またはM23)を介してPLCに送信する。

l サイズ測定および制御機器: 高精度な試験装置、流体レベルのモニター、および信頼性の高い信号の完全性が交渉不可能な圧力伝達装置に使用される。

プロジェクトに最適なM8コネクタの選び方

間違ったコネクタを選択することで、断続的な信号障害、高額な機械のダウンタイム、および安全上の危険が生じる可能性があります。以下の手順に従って、適切なコンポーネントを選択してください。

l ピンとコーディングの一致: デバイスマニュアルから常に始めましょう。センサーに4ピンAコード入力が必要な場合は、ケーブルが正確に一致する必要があります。

l 環境を評価する(IP評価および材料): ロボットのドラッグチェーン内でコネクタが切断液、油、または一定の屈分にさらされる場合は、PURケーブルを指定してみます。ダウンが必要な場合は、IP68またはIP69Kの定格を保証してください。

l シールド要件を決定する: 電磁干渉(EMI)が高い環境(大型モーター、VFD、溶接装置など)では、 シールド付きM8コネクタ.シールド解除型は低ノイズ環境下の基本的なセンサーには問題ありませんが、データ(イーサネットなど)や感度の高いアナログ信号にはシールド型が必須です。

l 評判のあるサプライヤーと提携する: 品質は重要です。信頼できるメーカーを選ぶのは、 メタビー 本物の金メッキ接点を備えたコネクタ、厳格なIPテスト、および生産ラインにおける長期的な安定性を保証する高精度な機械的公差を確実に取得できます。

結論と次のステップ

「M8コネクタとは何か」を理解することは、産業オートメーションの設計およびメンテナンスに携わるすべての人にとって不可欠です。小型でありながら、M8コネクタは信頼性の優れた指標であり、インダストリー4.0の小型化とデータ駆動型インテリジェンスを実現しています。ピン数、コード、素材、組立スタイル、環境評価を慎重に検討することで、自動化されたシステムに対して堅牢な物理層を確保できます。

新しい自動化システムの設計を現在、スペースの制約に直面している場合や、現在のワイヤーハーネスで故障が発生している場合、専門家のサポートが利用可能です。エンジニアリングチームに連絡してください at メタビー 本日は、お客様のプロジェクト要件についてご相談する、無料サンプルをリクエストする、またはお客様の仕様に合わせたカスタムM8ケーブルアセンブリソリューションをぜひご検討ください。
