智能驾驶、环视摄像头、多屏座舱以及车载以太网等技术的不断进步，正推动车载数据传输速率进入多吉比特（multi-gigabit）级别。工程师们需要在有限的车内空间内，实现稳定可靠的高速连接方案。
凭借优异的高频性能、模块化外壳设计和可靠的屏蔽能力，H-MTD 车载连接器已成为车载高速通信领域的热门选择。
本指南将详细介绍 H-MTD 连接器——涵盖其分类、选型标准及实际应用场景——助您选出合适的方案。
什么是 H-MTD 连接器？
什么是 H-MTD？
H-MTD 全称 High-Speed Modular Twisted-Pair Data（高速模块化双绞线数据），是由 Rosenberger 开发的一款车载高速模块化双绞线数据连接器系统。该系统专为车载电子设备之间的高速差分信号传输而设计，支持车载以太网（Automotive Ethernet）、LVDS 以及各类数字通信协议。
与通用型连接器不同，H-MTD 针对差分双绞线信号传输进行了优化，同时支持屏蔽双绞线（STP）和非屏蔽双绞线（UTP）两种布线方案。
其模块化设计可在受限的车载安装环境中部署单路或多路高速数据通道，满足整车布线架构的实际需求。
H-MTD 连接器的关键特性
- 模块化端口设计
提供单口、双口、四口、六口等多种配置，还可选带集成电源针脚的版本。将多个端口集成于单一外壳，可节省车内安装空间，并能灵活适配不同的设备与线束布局。
- 双绞线差分传输
兼容 STP（屏蔽双绞线）和 UTP（非屏蔽双绞线）线缆。差分信号对构成稳定可靠的高速传输通道，使该系统适用于摄像头、显示屏和控制单元等应用。
- 高速传输性能
支持最高 20 GHz 的频率和高达 56 Gbps 的数据传输速率，满足汽车系统的高带宽通信需求。
注意：H-MTD 标称的 56 Gbps 最高速率指的是连接器本身的硬件能力；实际带宽还取决于布线、通信协议和 SerDes 芯片等因素。仅凭连接器本身并不能保证系统达到 56 Gbps 的速率。
- 灵活的配置
多种端口与线缆组合，可支持涉及多个车载传感器及海量图像数据传输的应用场景。
H-MTD 的编码
H-MTD 连接器为什么需要编码？
汽车线束中包含许多外观相似的连接器。如果用于不同信号链路的连接器可以随意互换，装配时就可能发生错插，从而影响线束安装和系统运行。
H-MTD 通过编码来区分不同连接器的配对设计方式。每种编码对应不同的物理结构，因此只有相互兼容的插头与插座才能正确对接。外壳颜色则作为一种视觉辅助，帮助装配人员快速识别产品。
编码的主要目的是防止连接器错插。它并不表示数据速率或通信协议，也不意味着不同编码的产品在电气性能上存在差异。
不同 H-MTD 编码有何区别？
H-MTD 不同编码版本之间的主要区别在于它们的物理结构和外壳颜色。其电气性能和阻抗保持一致。
- 不同的物理结构：不同编码版本的配对轮廓各不相同，包括键控凸块、导向槽和定位特征的形状或位置。只有对应的插头与插座才能正确配对，有助于降低错插风险。
- 不同的外壳颜色：不同编码通常采用不同颜色，便于在生产、安装和维护过程中进行视觉识别。颜色只是一种识别辅助手段，不能替代产品编码或接口规格。
- 一致的电气性能与阻抗：编码用于标识机械配对配置，而非区分电气参数。选择连接器时，仍应根据系统设计确认线缆类型、传输要求和接口配置。
H-MTD 编码参考
H-MTD 提供多种编码选项。下表列出了常见编码及其对应的外壳颜色，实际可供情况可能因产品系列而异。
请注意，Z 编码是一种中性编码选项，其配对规则与其他编码不同。选择或更换连接器时，请参考设备接口、配对连接器及产品图纸中的编码信息。仅凭外壳颜色不足以判断兼容性。
H-MTD 连接器的类型
标准 H-MTD 连接器
标准 H-MTD 连接器用于将线缆连接至设备，也提供 PCB 安装版本。可按以下特征进行分类。
按公母分类
H-MTD 连接器有插头和插座之分，必须根据设备端和线缆端的接口设计进行配对。
按安装方向分类
常见配置包括直头和弯头连接器，具体取决于接口或出线方向。直头连接器沿配对方向布置，而弯头连接器则改变连接或出线方向，以适应不同的安装空间和线束走向。

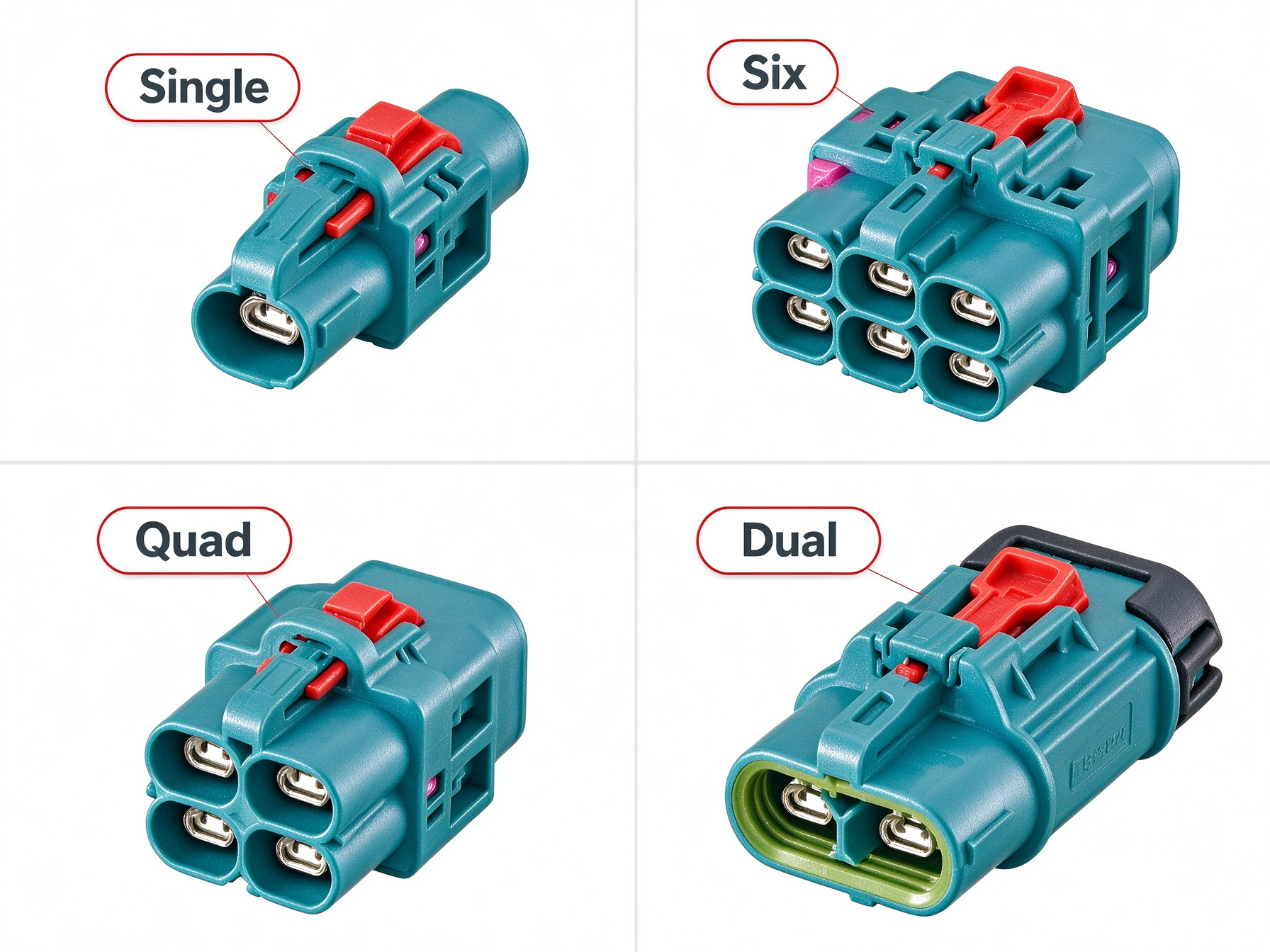

按端口数量分类
H-MTD 外壳提供单口、双口、四口和六口配置，可容纳不同数量的数据连接。多口设计允许在一个接口区域内布置多条数据链路。端口数量应与设备接口和线束设计相匹配。
按安装方式分类
- 线缆端： 导线通过压接连接，也可提供预装配的 H-MTD 线缆组件。
- PCB 端： 连接器可采用 SMT（表面贴装技术）或 DIP（直插安装）方式焊接到板上。
防水型 H-MTD 连接器
防水型 H-MTD 连接器增加了集成密封结构，以屏蔽连接点，满足潮湿位置的安装要求。‑‑
这类连接器有多种形式——如线缆端型和 PCB 安装型——并提供单口、双口和多口配置，在保留 H-MTD 系列高速数据接口的同时，还能为不同安装环境提供防水防尘方案。
H-MTD+ 6 Power Pin（六针电源型）
H-MTD+ 6 Power Pin 在标准 H-MTD 数据连接的基础上增加了六个电源触点。由于数据传输与供电采用各自独立的触点，单个连接器即可同时处理数据链路与供电，从而减少设备端对独立数据接口和电源接口的需求。
目前市场上的 H-MTD+ 6 Power Pin 连接器具有多种信号端口配置：
- 带 2 个信号触点和 6 个电源触点的连接器
- 带 4 个信号触点和 6 个电源触点的连接器
每个电源针脚的额定电流为 ≤1.5A DC（仅指连接器本体）。实际载流能力还取决于线束规格、PCB 布局和环境温度。
此外，H-MTD+ 连接器还提供多种配置，包括线缆安装型和 PCB 安装型，以及直头、弯头和防水设计。
H-MTD e
H-MTD e 属于 H-MTD 产品家族，专为非屏蔽双绞线（UTP）链路而设计，包括车载以太网应用。与标准 H-MTD 不同，它专门针对 UTP 线缆设计。该产品供货有限，具体型号可能因供应商而异。
四种 H-MTD 配置速览对比：
|
类型 |
主要特点 |
适用需求 |
|
标准 H-MTD |
多种端口数量与连接形式 |
端口数量、接口类型及线缆兼容性 |
|
防水型 H-MTD |
带密封防护结构 |
安装位置的防护要求 |
|
H-MTD+ 6 Power Pin |
集成信号与电源触点 |
同时承载数据与供电的连接 |
|
H-MTD e |
面向 UTP 的以太网连接 |
基于 UTP 的车载以太网 |
H-MTD 的应用
车载以太网
车载以太网连接车辆内部的电子控制单元（ECU），也可传输来自传感器、摄像头及其他系统的数据。随着车载网络处理的数据量不断增长，连接器必须在有限的安装空间内支撑所需的数据链路。
H-MTD 的模块化设计可适配不同的端口数量和布线布局，适用于车载以太网连接。应根据链路的传输要求、线缆类型和接口配置来选择具体产品。
ADAS 与摄像头系统
ADAS 摄像头采集图像数据并传输至控制单元或处理设备。在采用差分双绞线链路的系统中，H-MTD 可实现摄像头与处理设备之间的连接。
当需要在有限空间内连接多个摄像头时，多口配置可帮助整合多路数据连接。如果系统采用同轴线缆，则需要针对同轴链路设计的连接器方案，H-MTD 不能直接替代。
信息娱乐与显示系统
视频及其他高速数据需要在主机、仪表盘、中控屏和后排显示屏之间传输。H-MTD 可用于这些设备之间的高速数据连接，其多口设计还能支持在一个区域内连接多块显示屏的布局。
连接器建立物理链路，而系统设计决定传输的数据和所使用的通信协议。因此，显示系统的连接方案应与设备接口和链路要求相匹配。
如何选择H-MTD连接器
选择 H-MTD 连接器需要综合考虑数据链路、连接器配置和安装环境。前面几节介绍了编码和主要产品类型，本节重点说明选型时需要核查的规格与使用条件。
确认数据链路与线缆要求
首先，明确链路的通信协议和目标数据速率。H-MTD 的标称阻抗为 100 Ω，支持最高 20 GHz 的频率。然而，连接器 56 Gbps 的最大硬件能力并不意味着整条链路一定能达到该速率。实际性能还取决于线缆、协议、设备和信号完整性设计。
线缆类型也必须与连接器兼容。请确认应用使用的是屏蔽双绞线（STP）还是非屏蔽双绞线（UTP），并检查导体线径和线缆外径是否满足连接器要求。对于预装配线缆组件，请确保线缆长度及两端连接器符合布线布局。
匹配连接器接口与配置
编码、连接器公母和端口数量必须与设备接口相匹配。连接器方向和安装方式应根据可用空间和线束走向选择，例如选用直头或弯头设计，以及线缆端或 PCB 端连接器。
PCB 端连接器必须满足电路板布局和安装要求，而线缆端连接器必须与线缆规格和端接方式相匹配。请参阅所选型号的产品图纸和规格书，以确认具体配置。
检查安装环境与项目标准
连接器的安装位置会影响其防护和认证要求。请检查以下各项：
- 环境条件：温度范围、振动与冲击等级，以及可能接触到的潮湿或粉尘。
- 密封要求：如需防水或防尘，请选择合适的防水版本，并核查具体型号的防护等级和测试结果。
- 项目标准：项目可能要求符合 LV214 或 USCAR 等标准。认证结果可能因型号而异，请确认所选产品满足项目要求。
确认供电与装配要求
如果数据和供电需要通过同一连接点传输，可考虑选用 H-MTD+ 6 Power Pin。其电源触点的额定电流最高可达 1.5 A DC。实际载流能力还取决于线缆、PCB 设计和环境温度，请参阅具体型号的规格书。
安装前，还应检查连接器的出线方向、线束弯折空间和固定点是否适合设备布局。如需现场压接或维修，请确认相应触点、工具和装配流程是否齐备。对于预装配线缆组件，请核实组件长度和连接器配置。
结语
H-MTD 是一款用于车载高速差分数据传输的模块化连接器系统。其编码有助于防止错插，而丰富的配置则可支持车载以太网、ADAS 摄像头以及信息娱乐与显示系统等应用。
选择 H-MTD 连接器时，请先确认数据链路和线缆要求，再使连接器与设备接口、安装环境及供电需求相匹配。
如果您正在寻找 H-MTD 连接器和预装配线缆组件，或需要批量采购，Metabee 可以协助您评估产品配置和项目需求。如需进一步帮助，请联系我们。
相关产品
常见问题
Q1：什么是 H-MTD Z 连接器？
在 H-MTD 产品描述中，“Z”通常指“Z 编码”；有些产品名称会省略“Code”一词，直接标注为“H-MTD Z”。不过，“Z”也可能是型号或配置标识的一部分，因此应结合完整产品名称来理解。
Q2：H-MTD 车载以太网能达到哪些传输速率？
H-MTD 车载以太网支持 100 Mbps、1 Gbps、2.5 Gbps、5 Gbps 和 10 Gbps 等速率，最高能力为 10 Gbps。
Q3：与 HSD 连接器相比，H-MTD 有哪些优势？
与 HSD 连接器相比，H-MTD 系列支持更高的数据传输速率，并提供更丰富的端口配置，适用于需要集成多路高速数据连接的应用。
Q4：H-MTD 支持哪些线缆类型？
H-MTD 产品方案兼容屏蔽双绞线（STP）和非屏蔽双绞线（UTP）等线缆，也有针对特定线缆类型设计的产品。
Q5：H-MTD 是否支持 4K 高清显示屏？
支持。H-MTD 可用于 4K 或更高分辨率显示系统的数据连接；实际支持能力取决于显示链路所采用的传输协议和数据速率。
